In allen Phasen des Riftings kam es im Oslogebiet durch raschen Aufstieg und relativ schnelle Abkühlung von Magmen entlang von Spalten zur Intrusion von Gängen, Sills und kleinen Massiven. Diese Ganggesteine des Oslo-Grabens decken das ganze Spektrum möglicher Zusammensetzungen ab, von ultrabasisch und basisch über monzonitisch, syenitisch bis granitisch. Entsprechend existiert eine Fülle von Gesteins- und Lokalbezeichnungen, die mehrheitlich auf Brøggers Erstbeschreibungen zurückgehen (BRØGGER 1894, 1898, 1932):
- Lamprophyre: Camptonit, Kersantit, Madeirit
- basische Ganggesteine: Diabase, Olivindiabase
- Syenitische Ganggesteine: Heumit, Lestiwarit, Maenait, Lindöit, Bostonit, Hedrumit, Akeritporphyre
- Grorudit-Tinguait-Serie: Grorudit, Sölvsbergit, Tinguait
- gangförmige Rhombenporphyre (intermediäre Latite u. ä.)
- Quarzporphyre (Rhyolithe) und Trachyte aus ringdykes und sheeted dikes
- Kullaite (trachytische Mischgesteine).
Eine Bestimmung der meist feinkörnigen Gesteine von Hand ist nur in wenigen Fällen möglich, auch als Geschiebe sind sie kaum sicher erkennbar (Ausnahme: Grorudit). Im Folgenden werden einige Beispiele vorgestellt, weitere Ganggesteine in anderen Abschnitten gezeigt (Hedrumit, Akeritporphyr, Rhyolithe etc.). Abschnitt 4 skizziert die Grenzen makroskopischer Bestimmbarkeit anhand ausgewählter Geschiebefunde.
- Camptonit
- „Kugelkersantit“
- Syenitische und monzonitische Ganggesteine (Maenait)
- Unbestimmte Geschiebefunde
- Grorudit – Sölvsbergit – Tinguait
- Kullait
- Literatur
1. Camptonit
BRØGGER 1898: 48-61 nennt das Auftreten mehrerer Hundert Gänge von Camptoniten im Oslogebiet und beschreibt ausführlich die Gesteine einiger Lokalitäten. Nur bei einem Teil dürfte es sich um Camptonite nach heutigem Verständnis als lamprophyrische Ganggesteine handeln, ein anderer dunkle basaltische Gesteine wie Diabase und „Proterobase“ (alterierte Basalte). Die Intrusion camptonitischer Gänge in silurische Sedimentgesteine markiert die Zeit unmittelbar vor Einsetzen des Riftings im nördlichen Teil des Oslograbens.

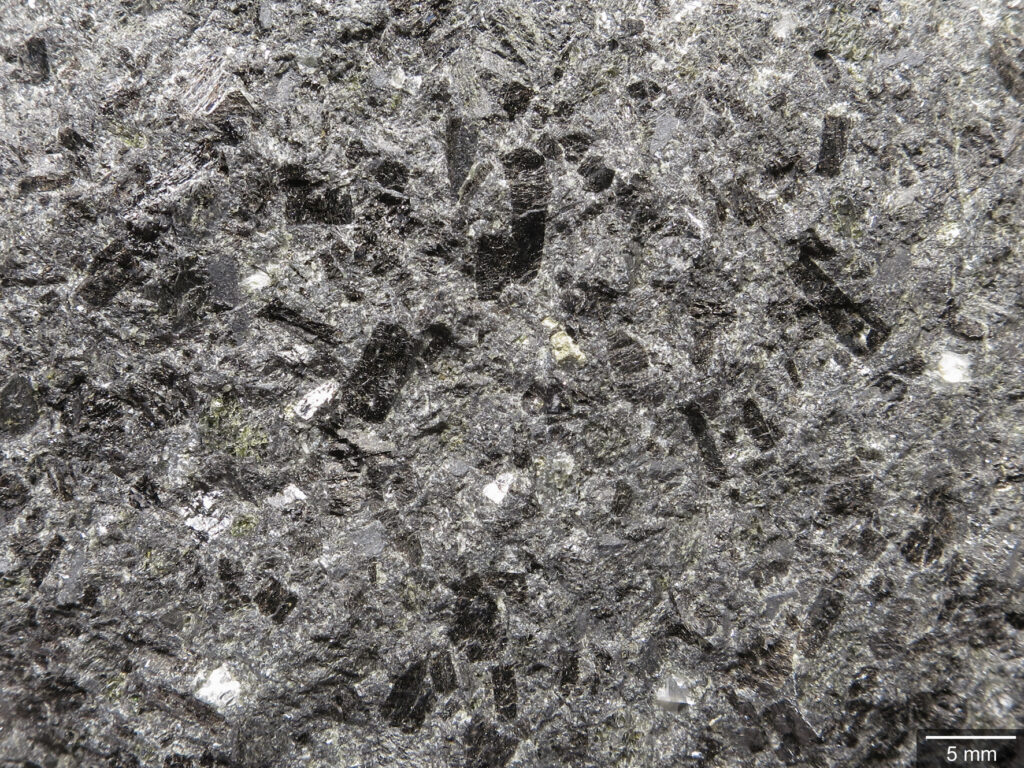

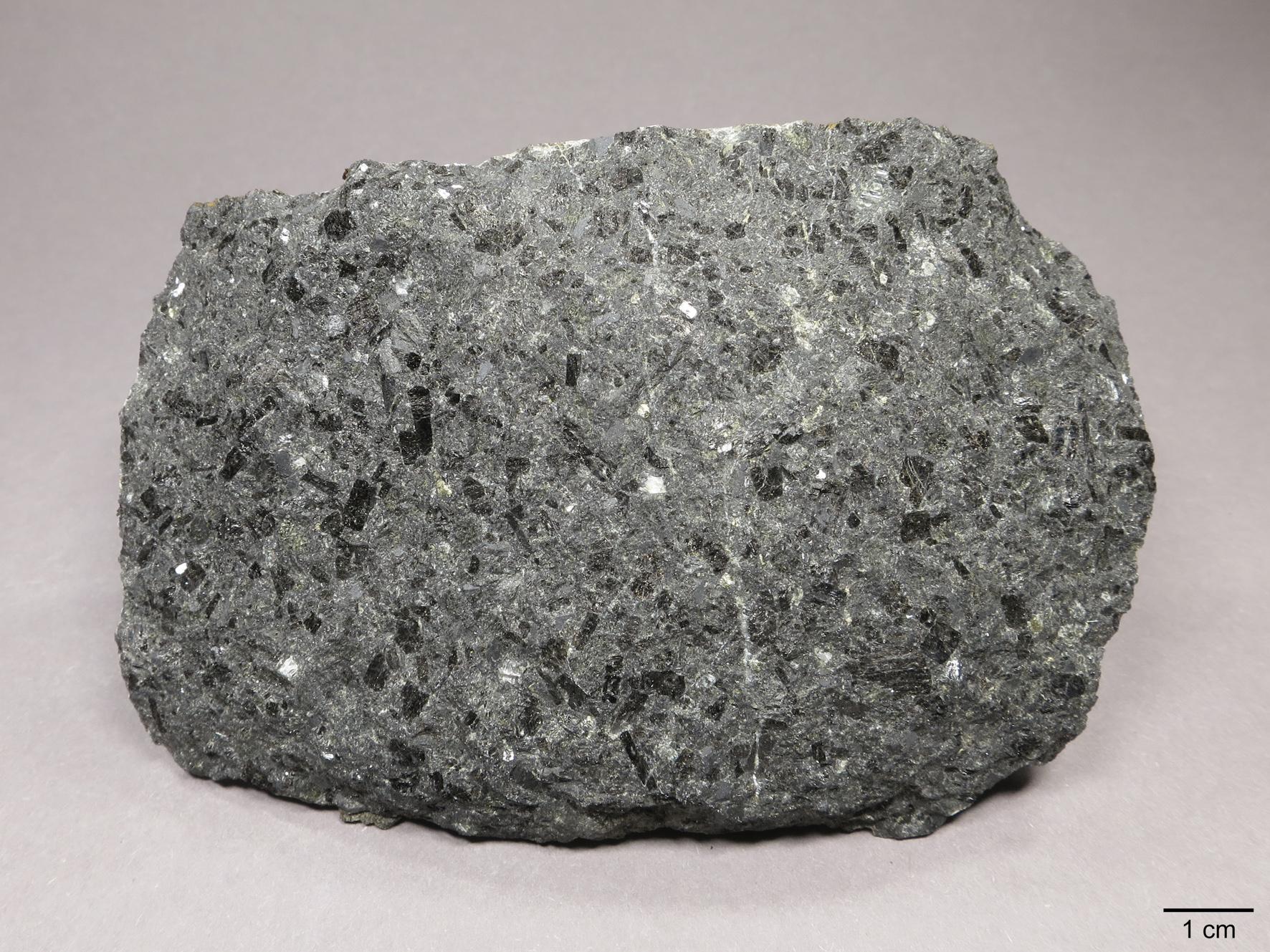

Nach SCOTT 1980 überwiegen unter den „echten“ Camptoniten porphyrische Varianten mit dunkelgrauer und feinkörniger Grundmasse sowie idiomorphen Einsprenglingen von Klinopyroxen (bis 1cm) und braunem Amphibol (bis 2 cm, eher stengelig) in etwa gleicher Menge. Gelegentlich treten Mandeln mit Kalzit und Plagioklas auf, selten sind Chlorit-Pseudomorphosen nach Olivin. Die Gesteine können durch Alteration vergrünt sein.
Als Geschiebe dürften Camptonite nur selten auftreten und zudem schwer erkennbar sein, da man sie mit augit-porphyrischen Basalten sowie Olivin-Basalten oder Basaniten verwechseln kann. Camptonite enthalten keine Plagioklas- bzw. Feldspat-Einsprenglinge. Die feinkörnige Grundmasse besteht, sofern erkennbar, im Wesentlichen aus Plagioklas, dunklen Mineralen (Amphibol und/oder Pyroxen), darunter grüne oder rote (umgewandelte) Olivin-Körner (vgl. Abb. auf rapakivi.dk). Ophitisches Gefüge (feine Feldspatleisten) fehlt, tritt aber in vielen (nicht allen) Pyroxen-Basalten auf. Vorbehaltlich als Camptonit bestimmte Funde oder solche ohne eindeutige Zuordnung zeigen Abb. 7-8 und 12-13 im Abschnitt über die Oslo-Basalte.
2. „Kugelkersantit“
Kersantite sind Biotit-Hornblende-Augit-Lamprophyre. Porphyrische Varianten enthalten Einsprenglinge von Biotit, optional Pyroxen, Hornblende oder Olivin, aber keinen Plagioklas. Die dunkelgraue Grundmasse besteht aus den gleichen Mineralen, zusätzlich Plagioklas, gelegentlich auch Orthoklas (LE MAITRE et al. 2004). BRØGGER 1898: 71-84 beschreibt einen „Bronzit-Kersantit“ sowie weitere Ganggesteine, die neben Hornblende- auch Plagioklas-Einsprenglinge enthalten und damit nicht der aktuellen petrographischen Definition entsprechen (vgl. Proben auf skan-kristallin.de).

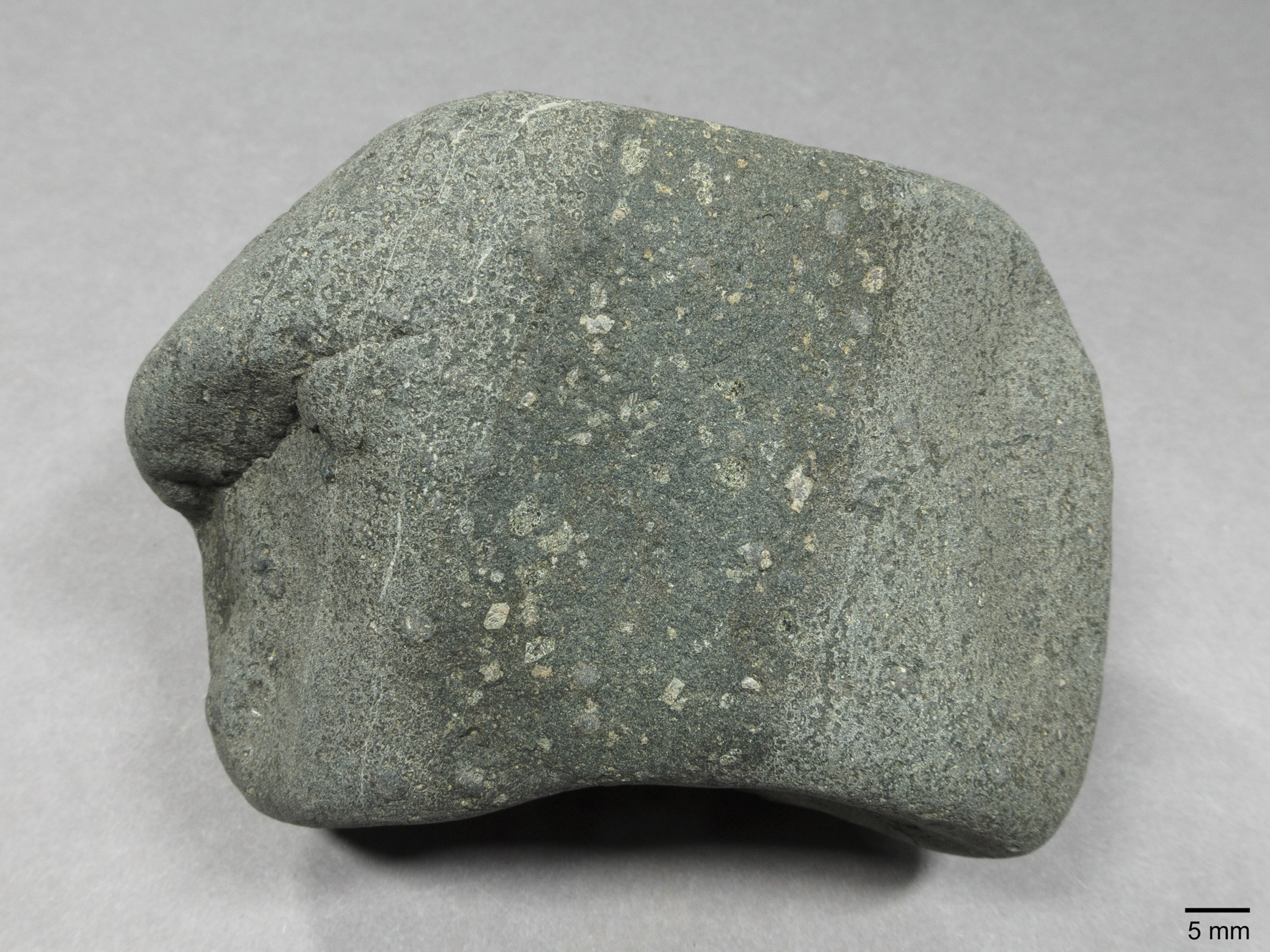

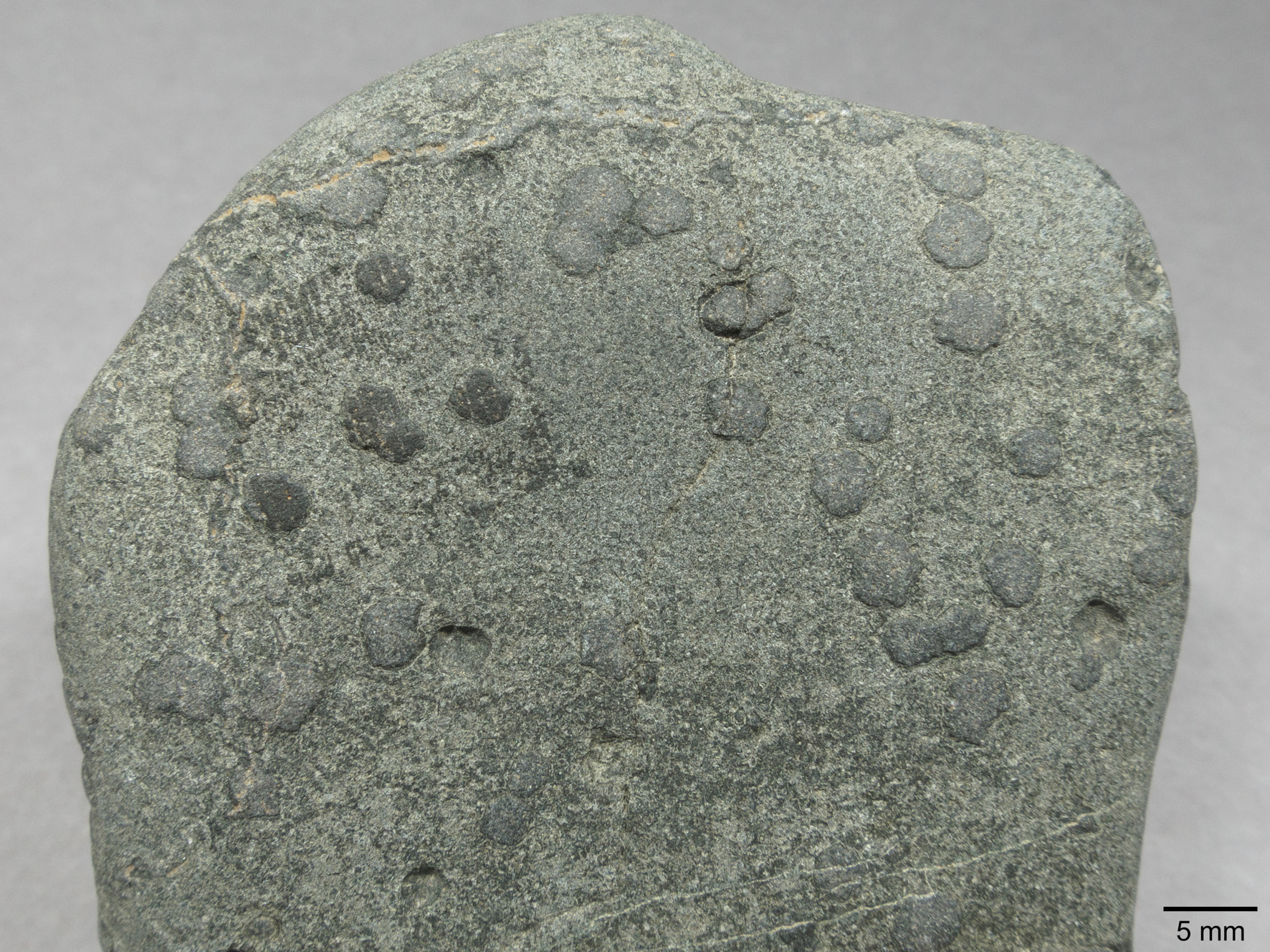

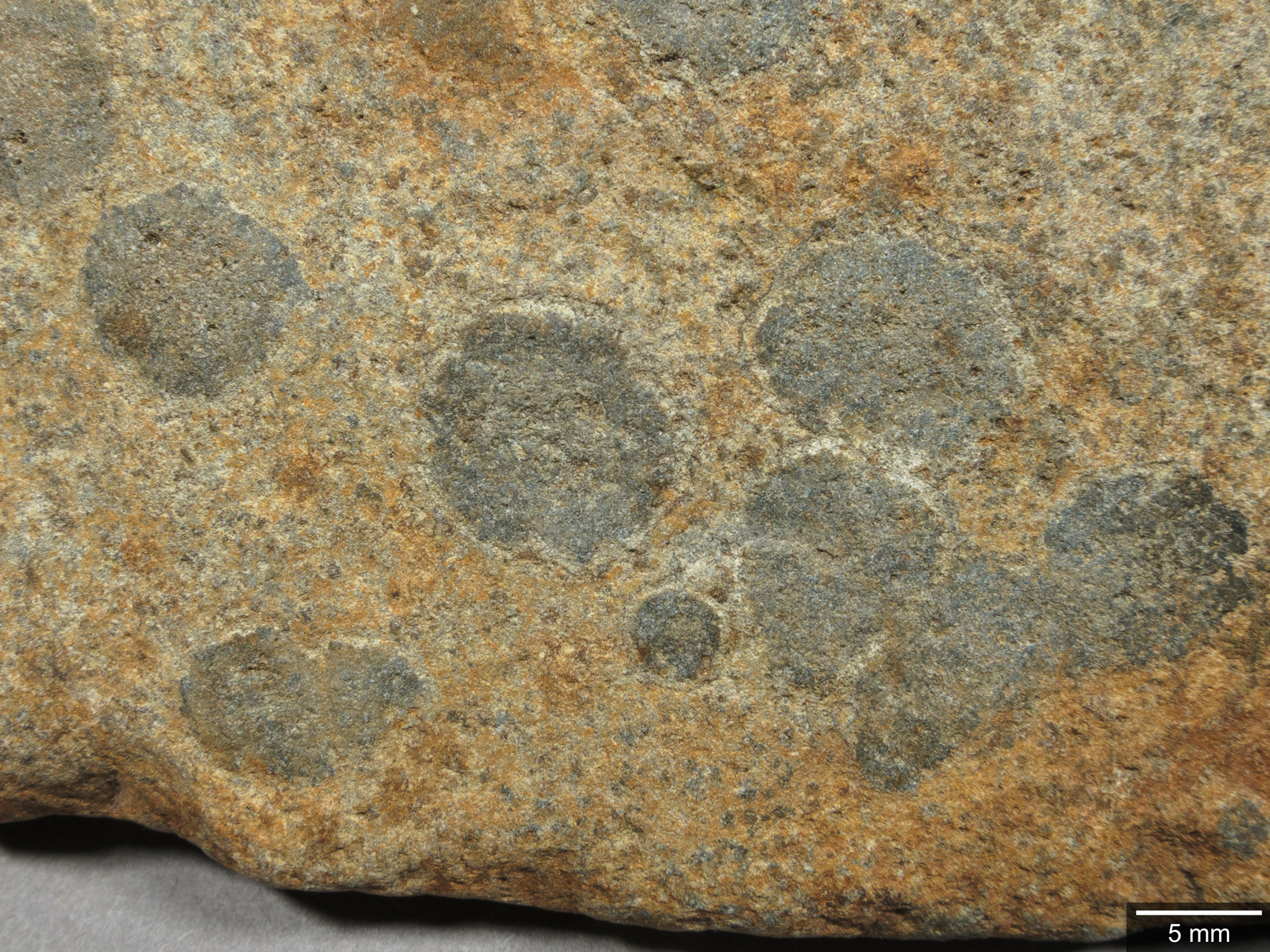

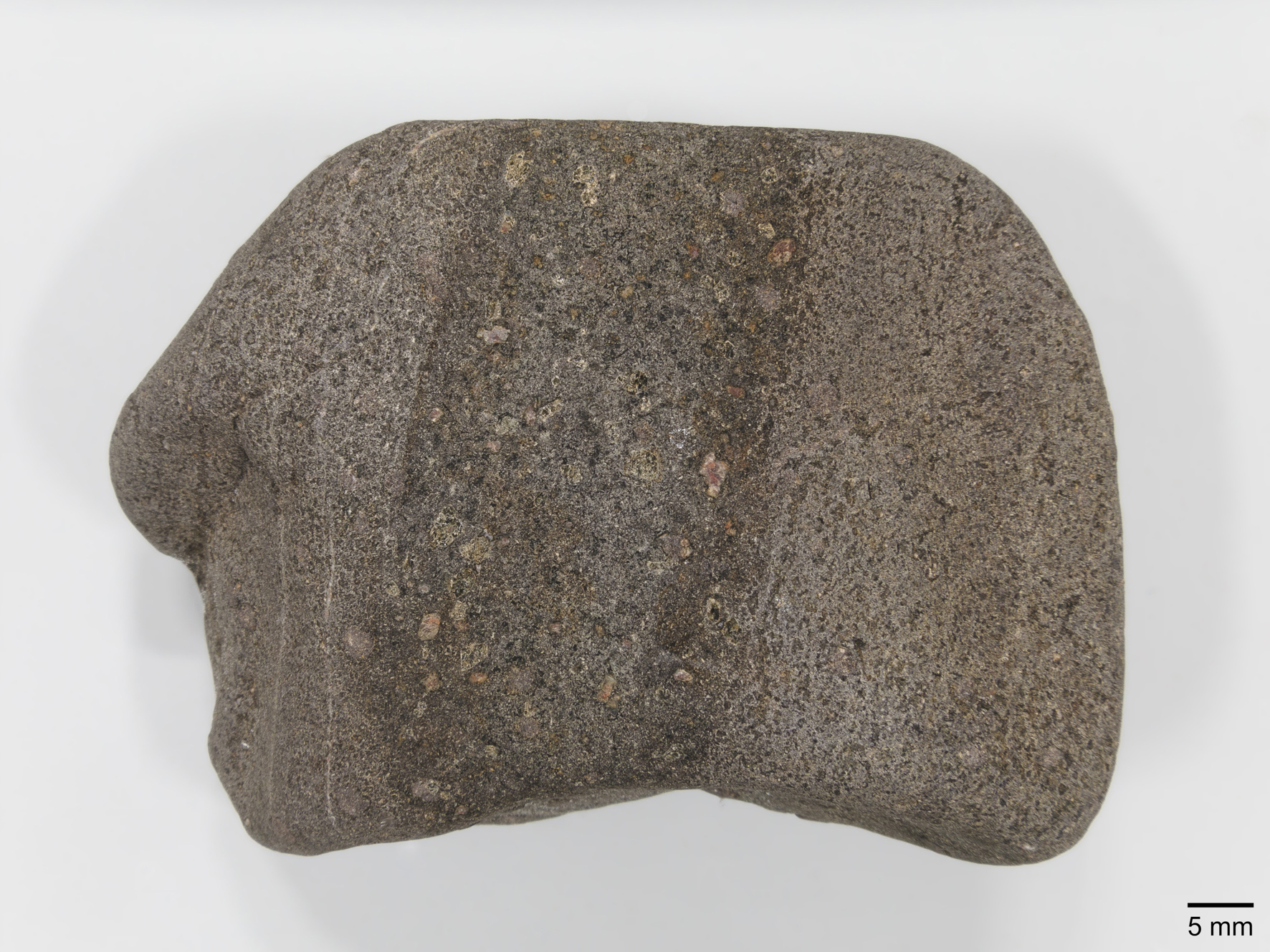

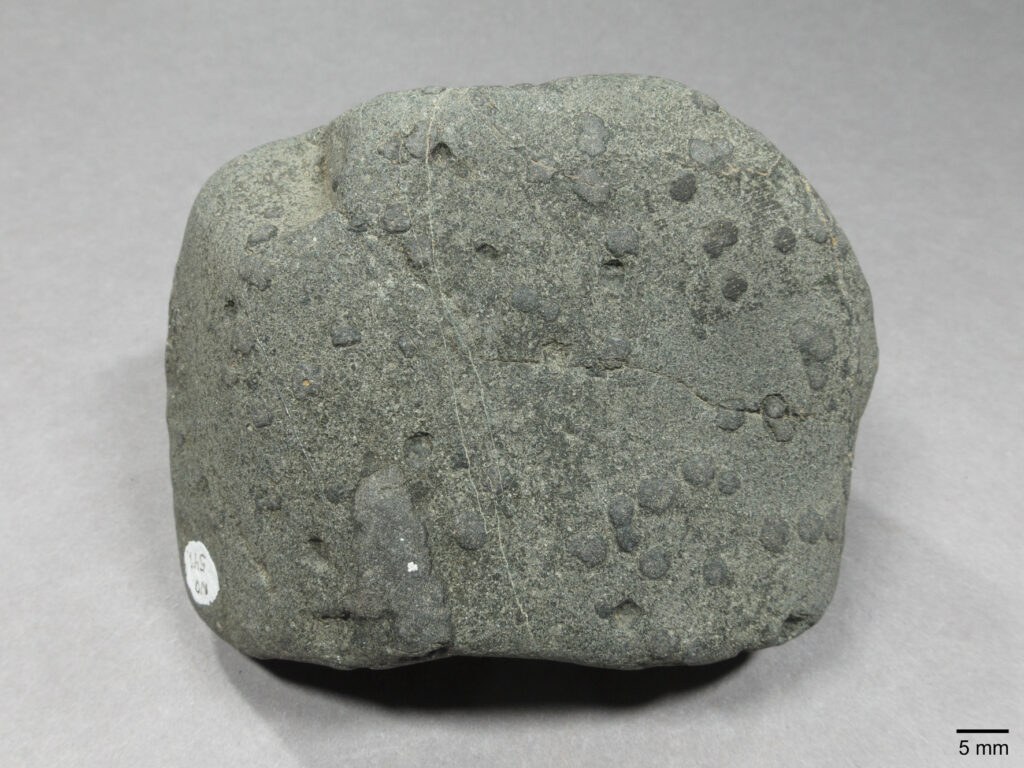

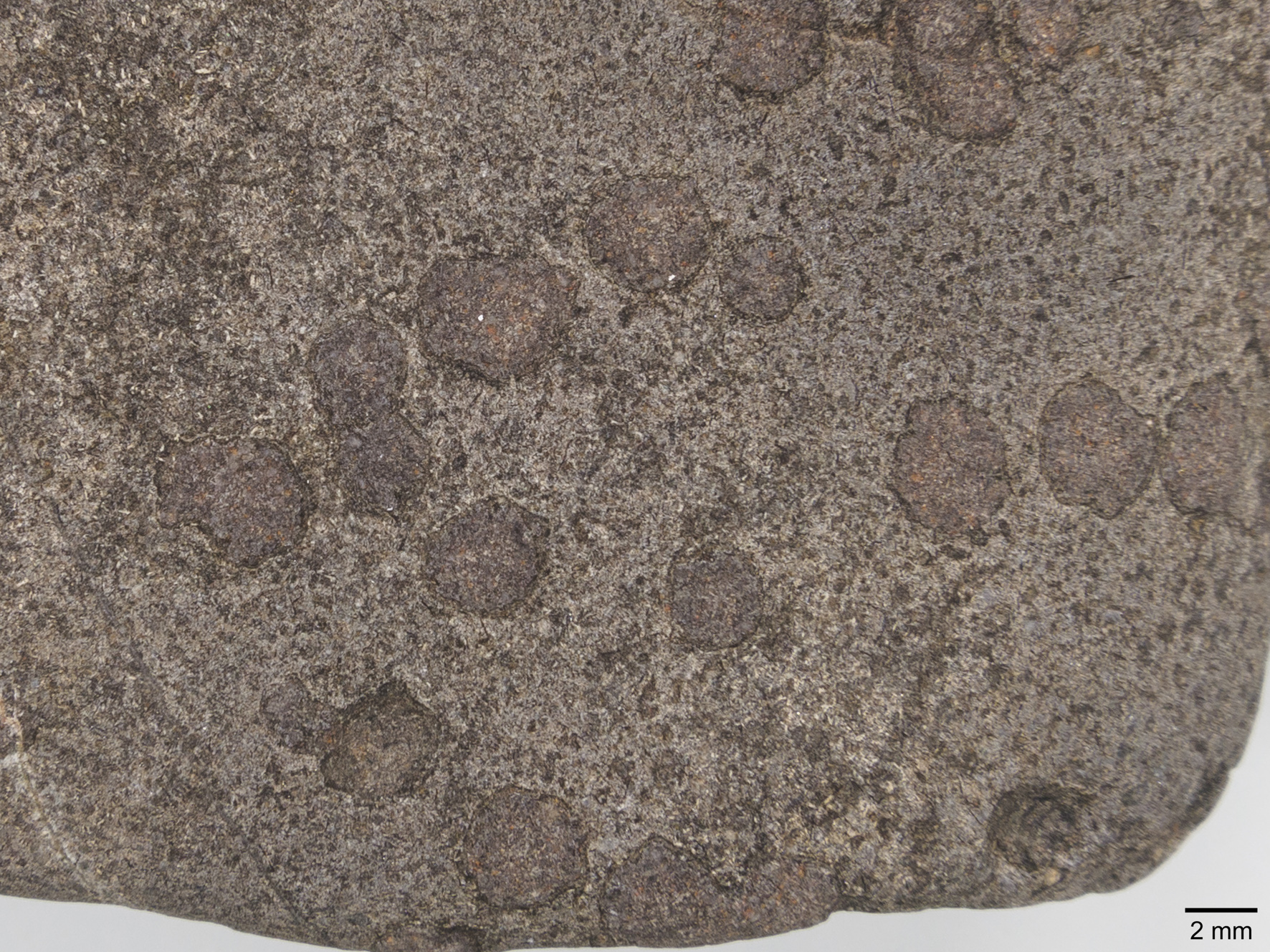

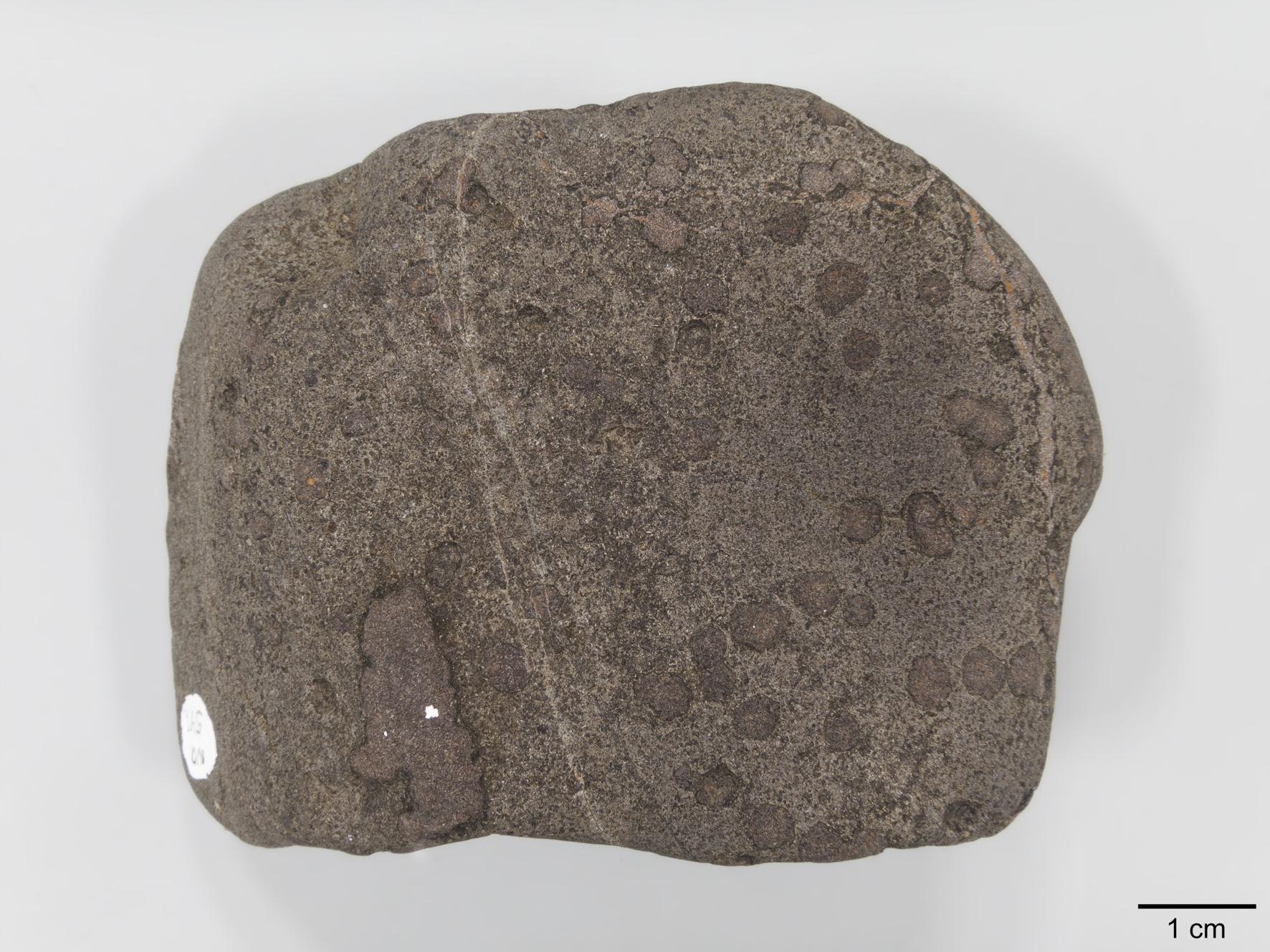

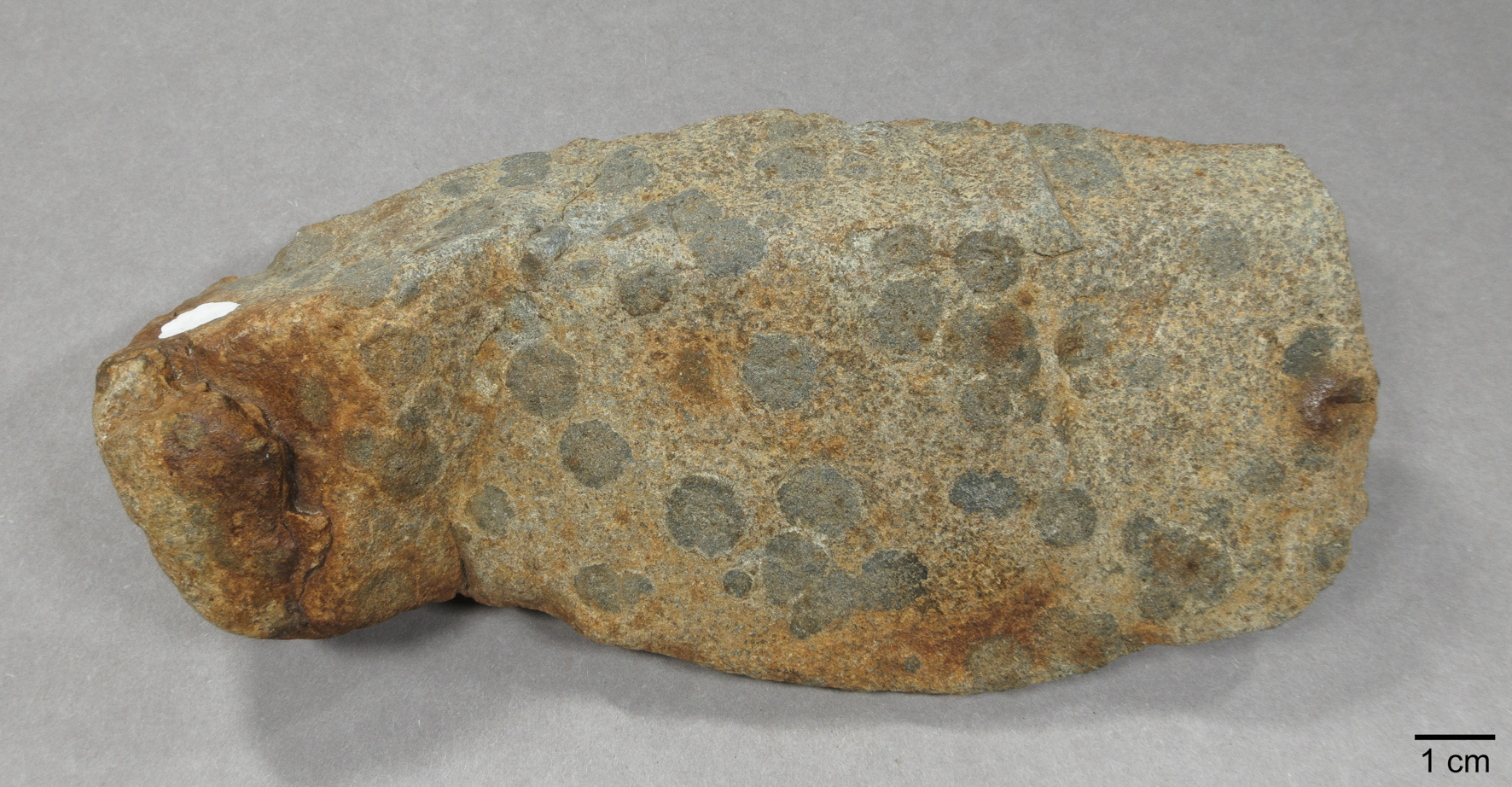

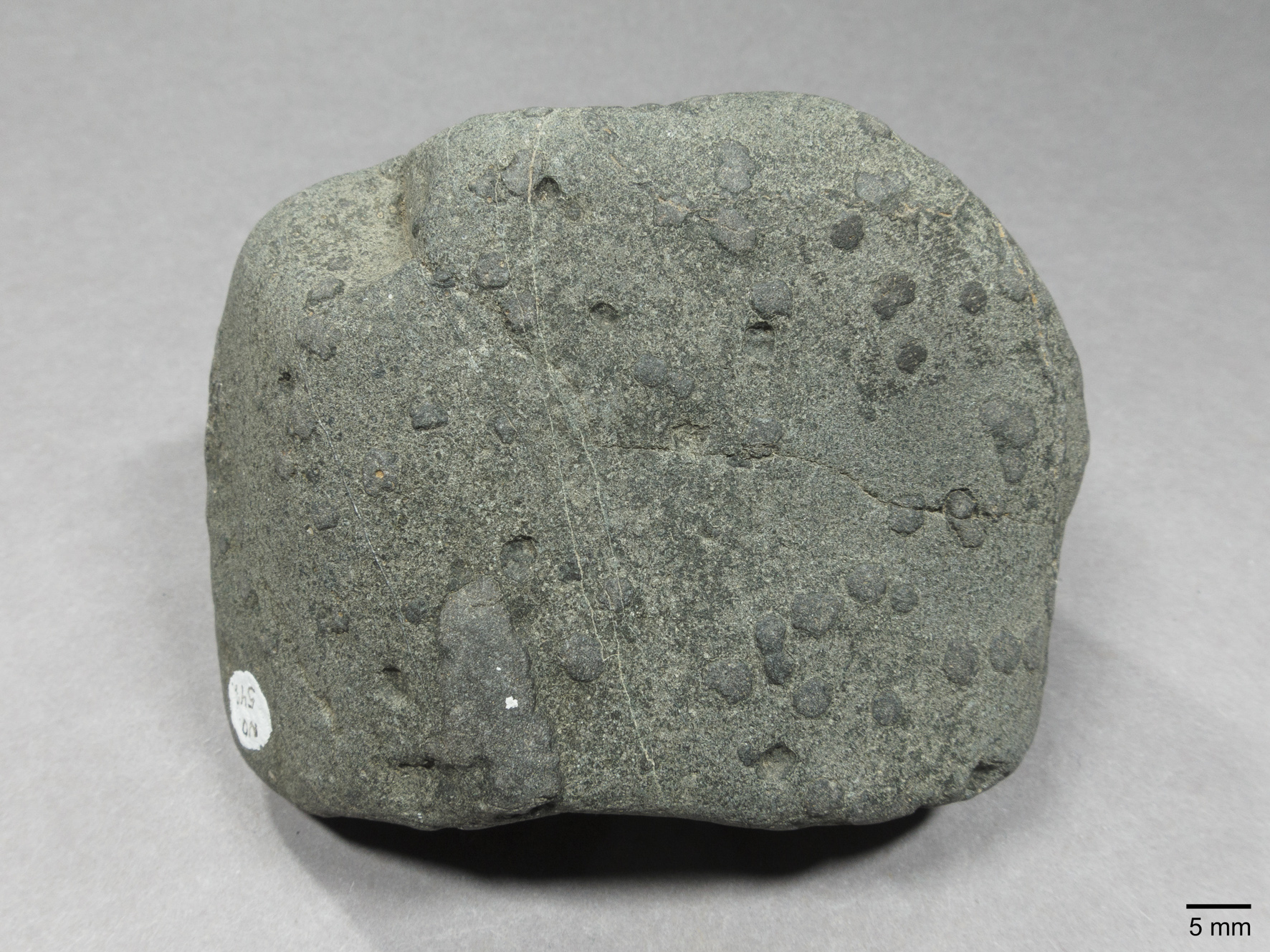

In der Sammlung H. Arildskov fanden sich drei Geschiebe von recht unterschiedlichem Aussehen, die als „Kugelkersantit“ bestimmt wurden. TRÖGER 1934, Nr. 884 beschreibt als „Kugelkersantit“ einen Lamprophyr-Mandelstein, dessen Hohlräume mit Feldspat, Quarz und Kalzit ausgefüllt wurden. Die runden Aggregate in den Funden Abb. 4-13 sind allerdings eher dunkel. Auch Ähnlichkeiten mit den Brøgger-Handstücken sind nicht erkennbar. Die Zuordnung der Gesteine bleibt bis auf weiteres offen.
Abb. 4
Abb. 5

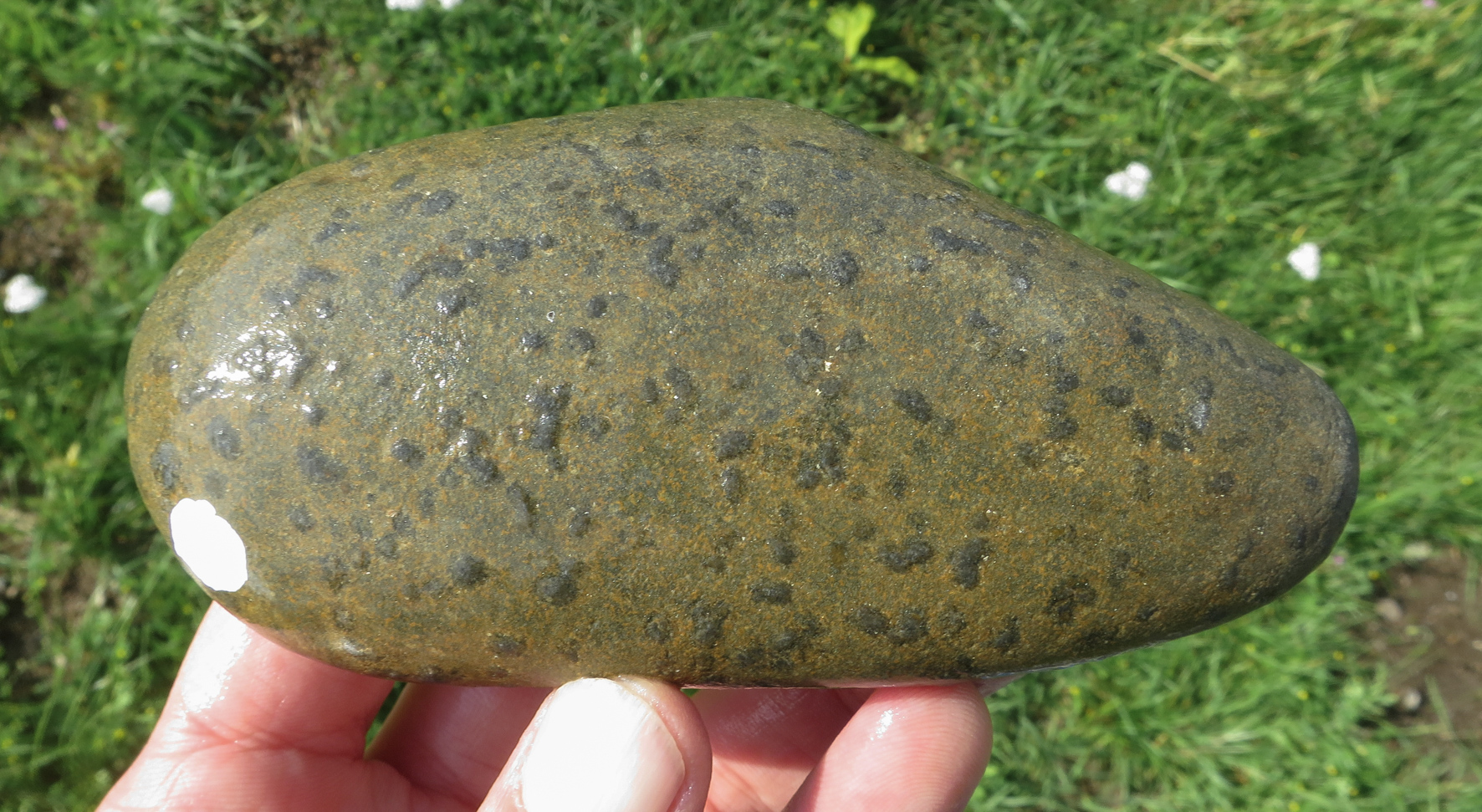

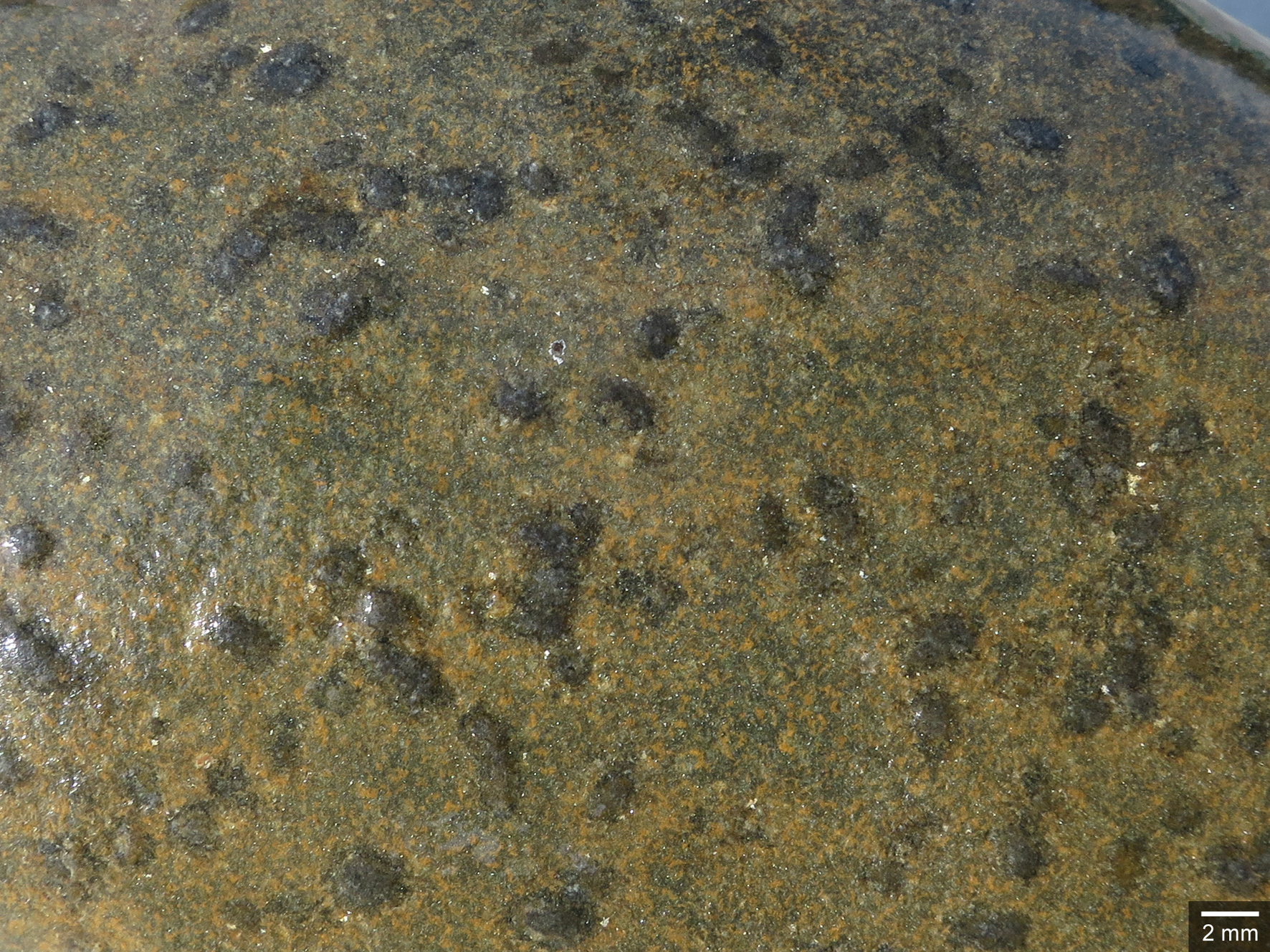

Abb. 4, 5: „Kugelkersantit“ (?), gelblichbraunes Gestein mit dunklen Flecken, Breite 115 mm, Ulbjerg Klint, Limfjorden (DK), ex coll. H. Arildskov (LL107).
Abb. 7: Rückseite
Abb. 8: Detailaufnahme der Rückseite
Abb. 9: Aufnahme unter Wasser
Abb. 10: Aufnahme unter Wasser
3. Syenitische und monzonitische Ganggesteine
Die syenitischen bis monzonitischen Ganggesteine des Oslo-Grabens sind mehr oder weniger leukokrate (helle) und feinkörnige, zum großen Teil aus Feldspat (Albit, Orthoklas) bestehende Gesteine. Zur dieser Gruppe gehören Heumit, Lindöit, Maenait, und Bostonit (Anstehendproben s. skan-kristallin.de), ein Teil der Syenitporphyre, Glimmersyenitporphyre und Akeritporphyre sowie Hedrumit und Lestiwarit als Begleiter der Nephelinsyenite.

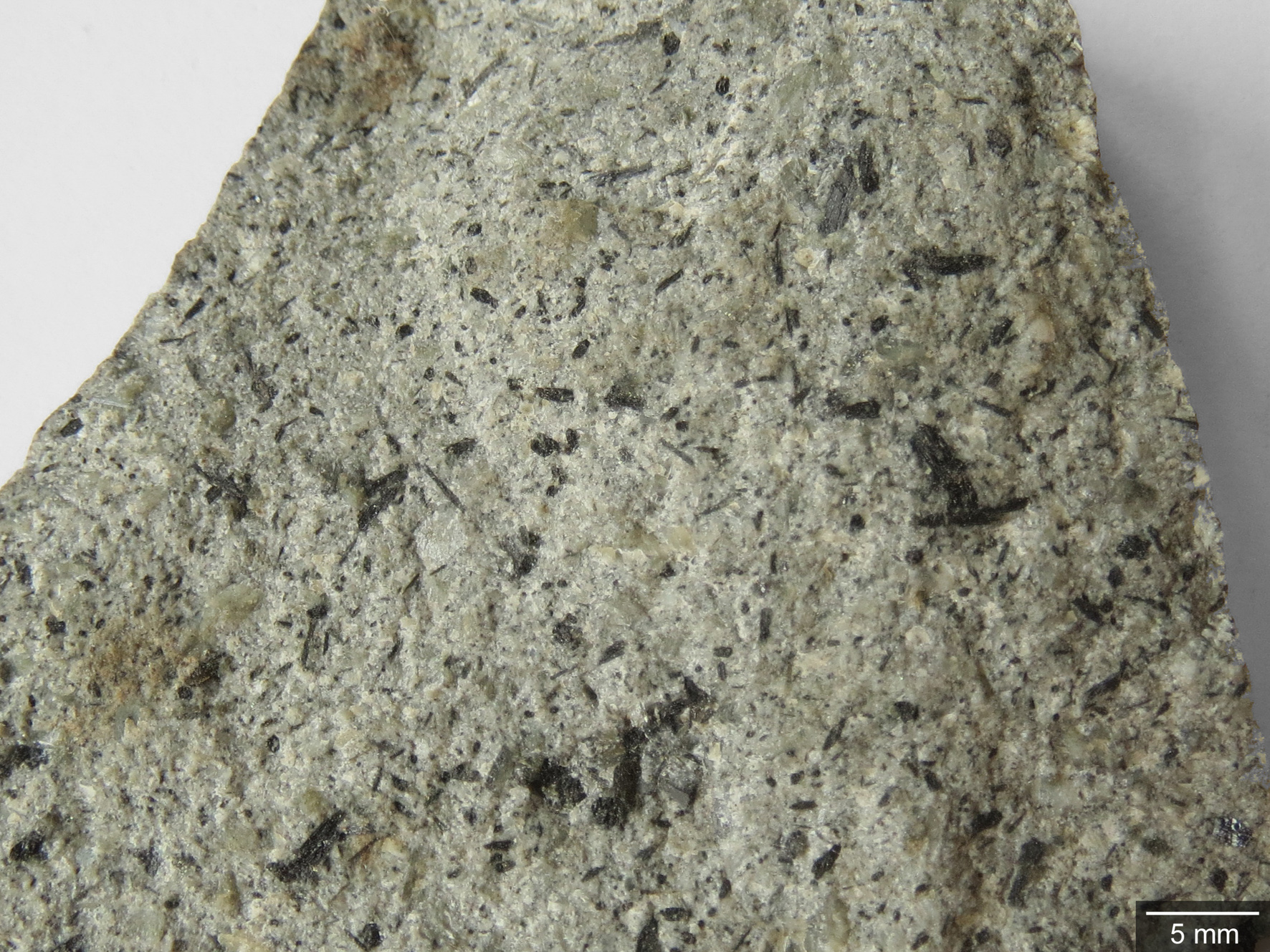

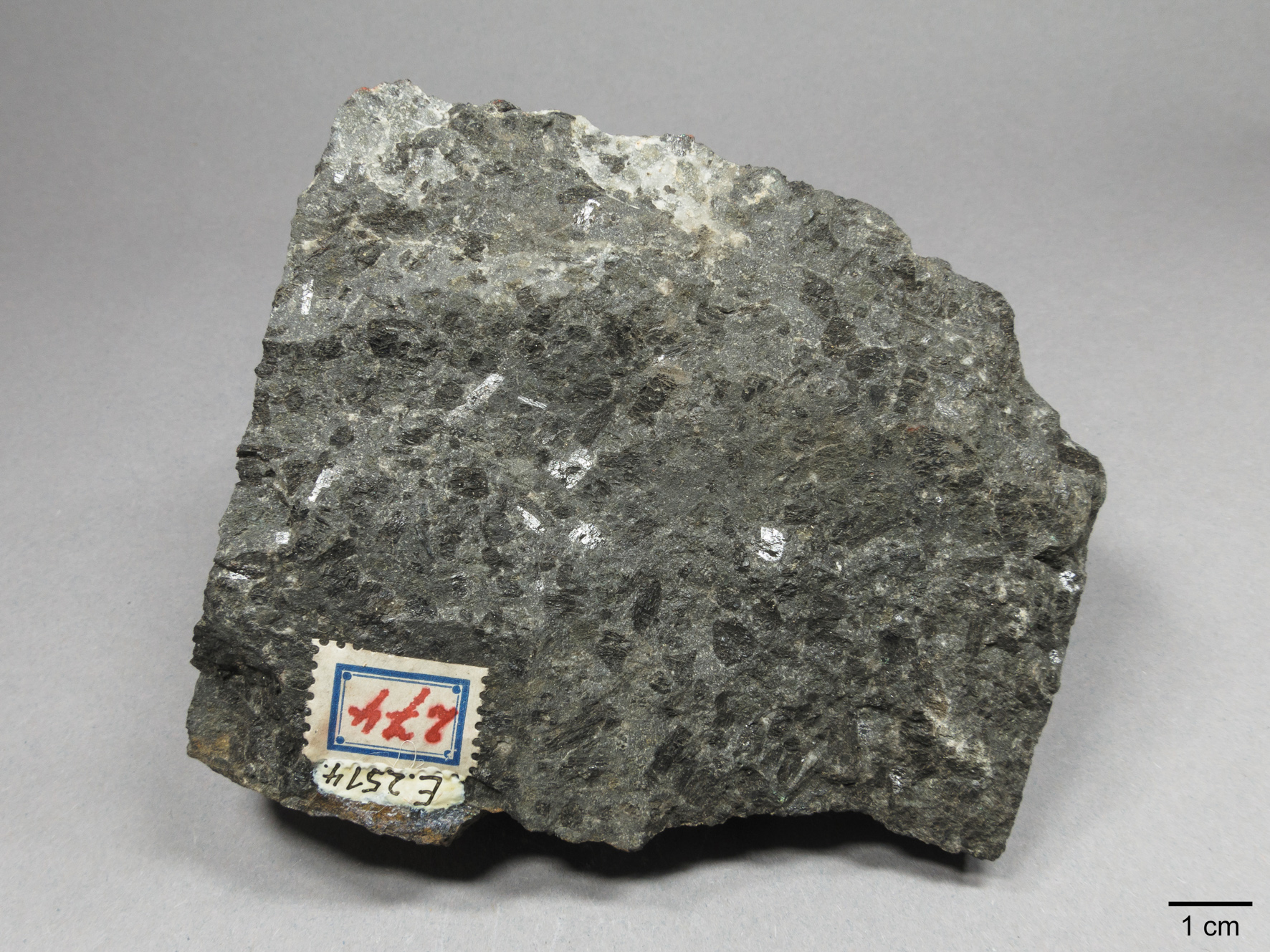

Eine ältere, zu Beginn des Riftings in silurische Sedimentgesteine intrudierte Generation von Ganggesteinen sind die syenitischen bis trachytischen Maenaite. Sie treten in zahlreichen Gefügevarianten auf, auch mit porphyrischem Gefüge (Maenaitporphyr), und bestehen aus Albit und Orthoklas, neben dunklen Mineralen (Pyroxen und Amphibol). Gegebenenfalls kann etwas Quarz enthalten sein.
4. Unbestimmte Geschiebefunde

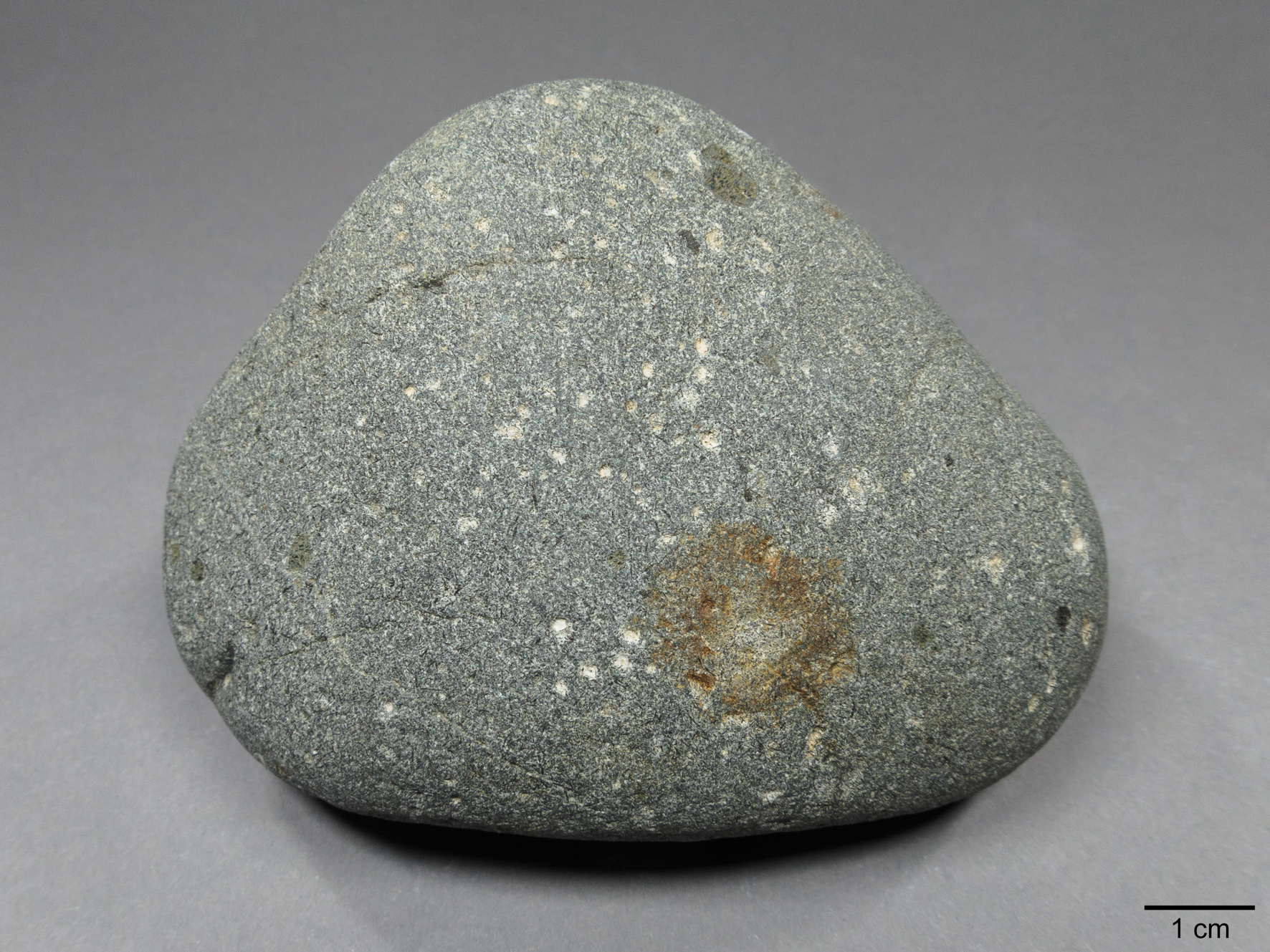

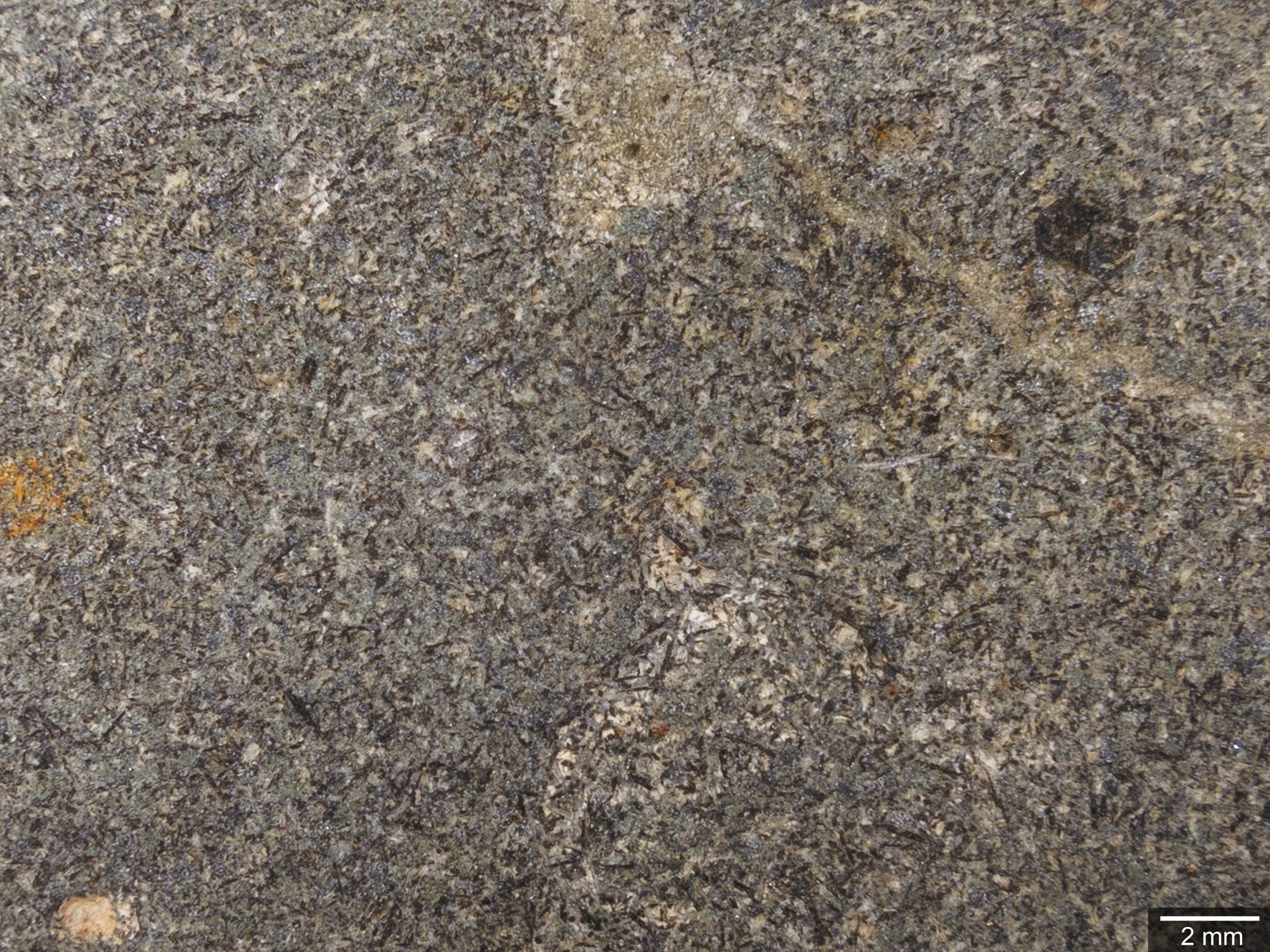

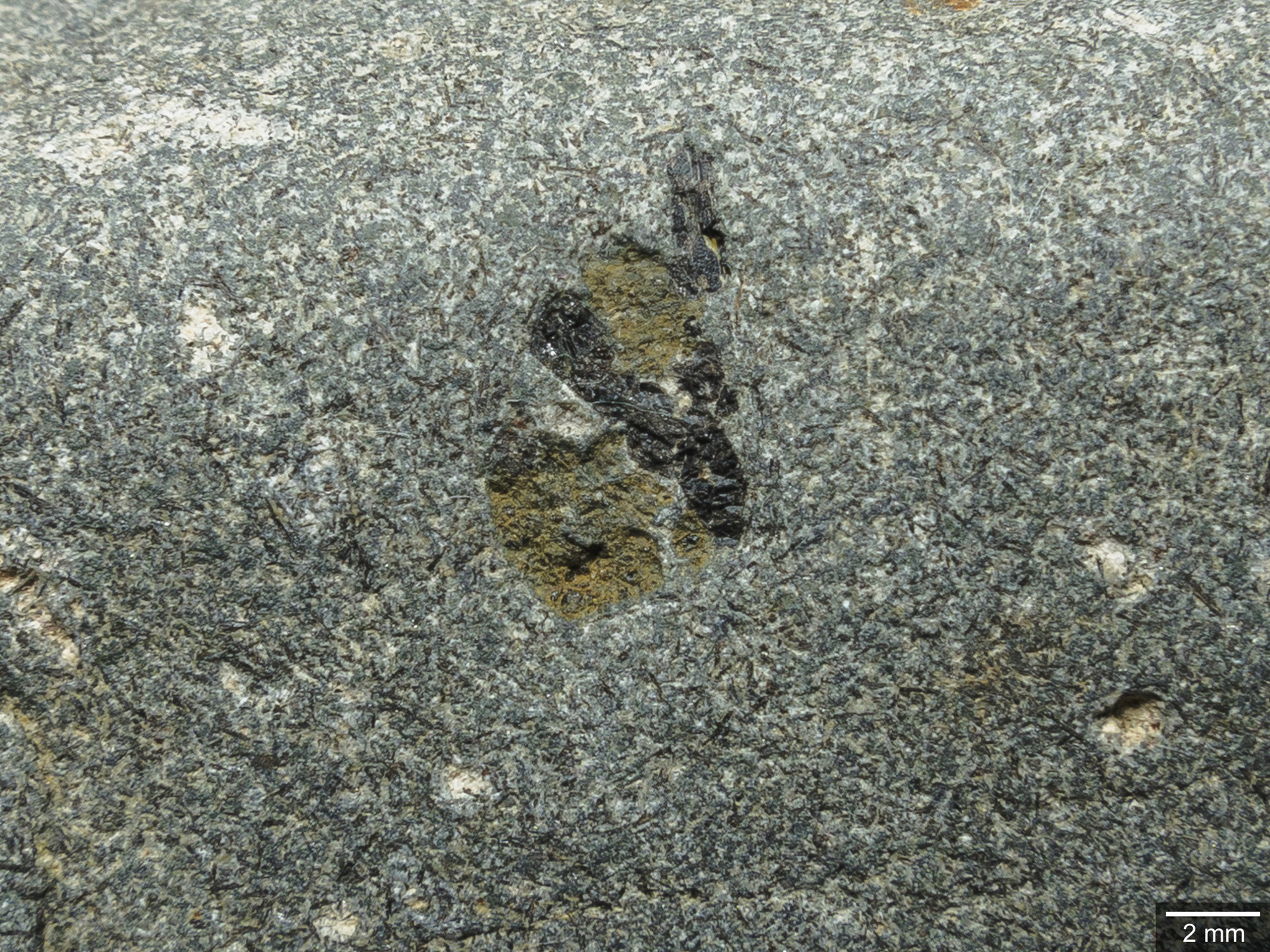

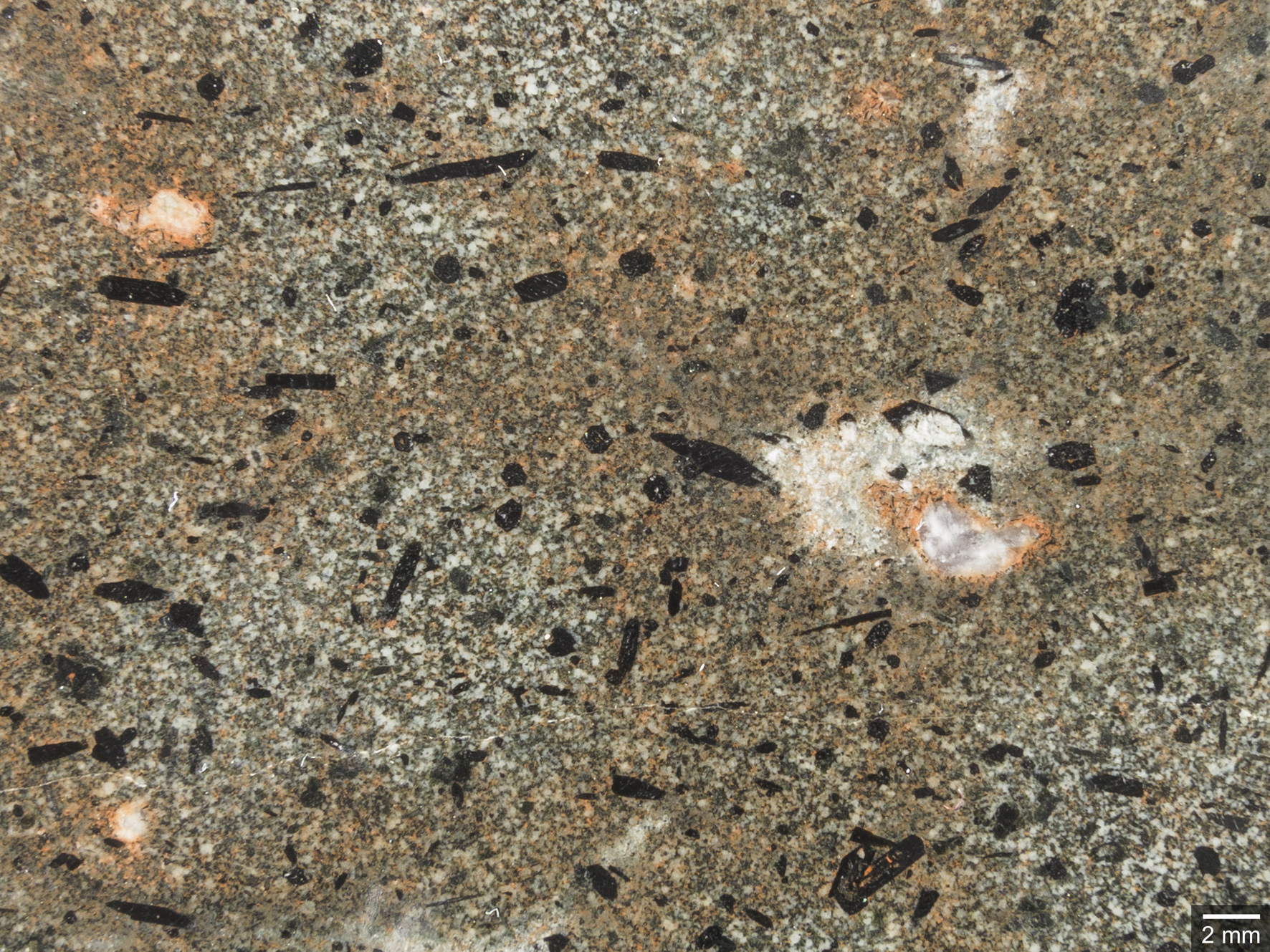

Ein Geschiebefund von Hökholz ist ein feinkörniger basischer Vulkanit mit vereinzelten schwarzen Pyroxen-Einsprenglingen und weißen Mandeln. In der Grundmasse sind zahlreiche nadelförmige dunkle Minerale erkennbar, wahrscheinlich Ägirin (ein Na-Fe-Pyroxen). Dies weist auf einen alkalireichen Vulkanit bzw. Ganggestein hin, ebenso der Olivin-Pyroxen-(Mantel?-)Xenolith in der Bildmitte Abb. 16. Das Gestein ist ohne Dünnschliffuntersuchung nicht näher bestimmbar. Vermutet wird eine Herkunft aus dem Oslograben, Vergleiche mit Anstehendproben könnten in Richtung Madeirit weisen.

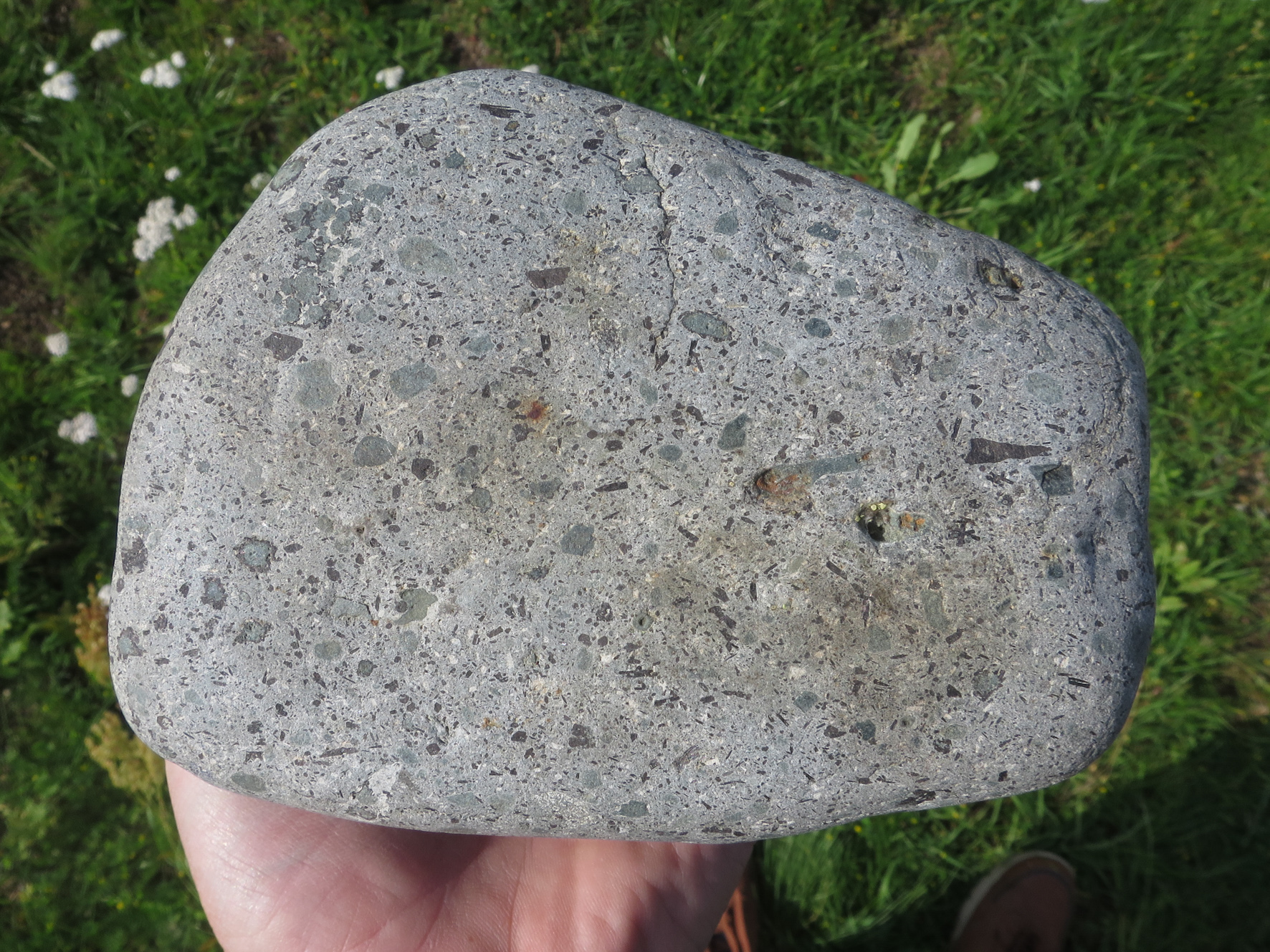

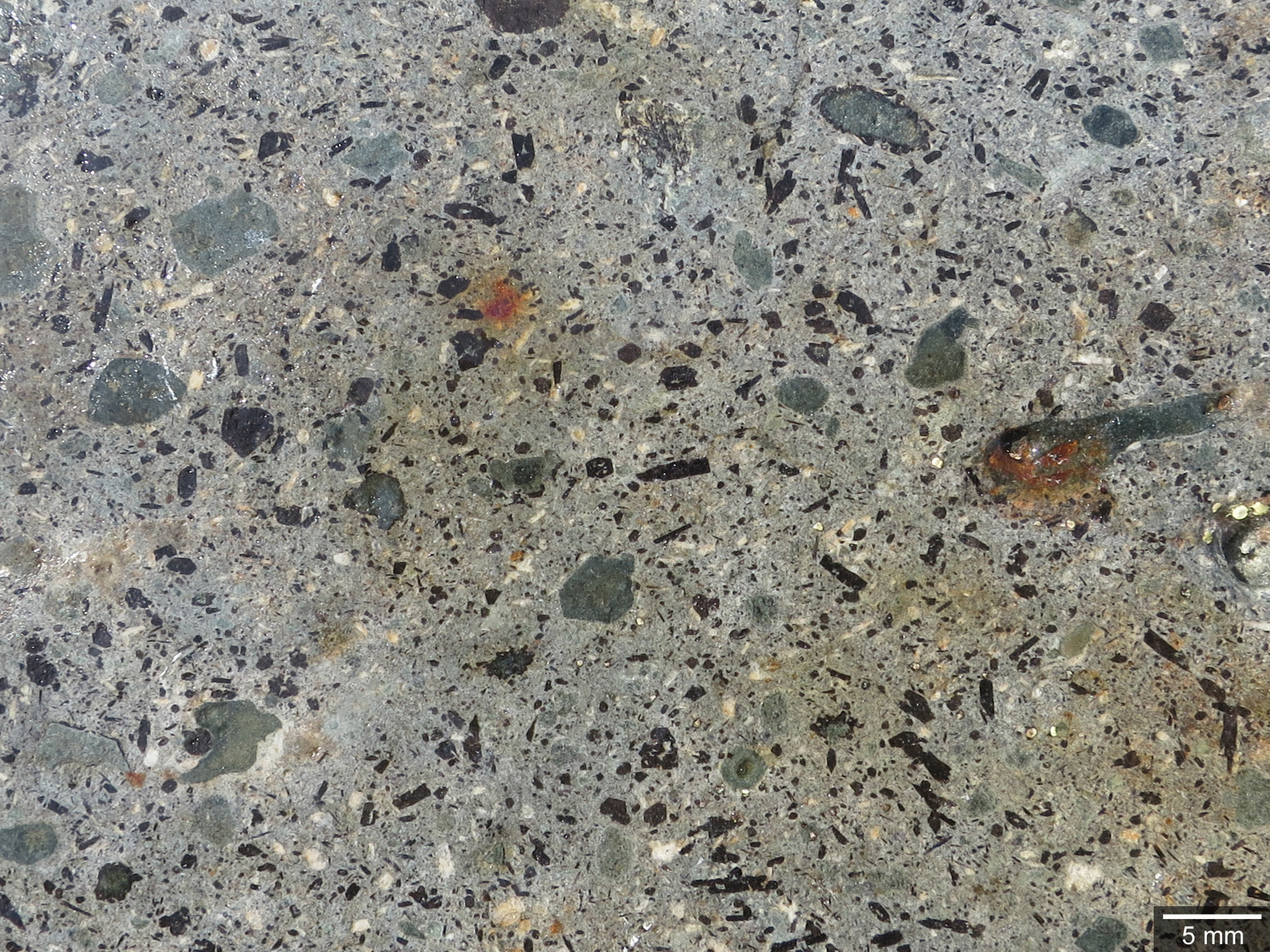

Als „Hedrumit von Skirstad-Kjern“ wurde der Fund aus der Slg. H. Arildskov bestimmt (Referenz: KLEY 1941: 138, 144). Eine Übereinstimmung mit Abbildungen von Anstehendproben ist allerdings nicht erkennbar. Das Gestein dürfte eine intermediäre Zusammensetzung (Andesit oder Trachyt) besitzen, vgl. ähnliche Gefüge von Trachyt und Maenait-Porphyr auf skan-kristallin.de.

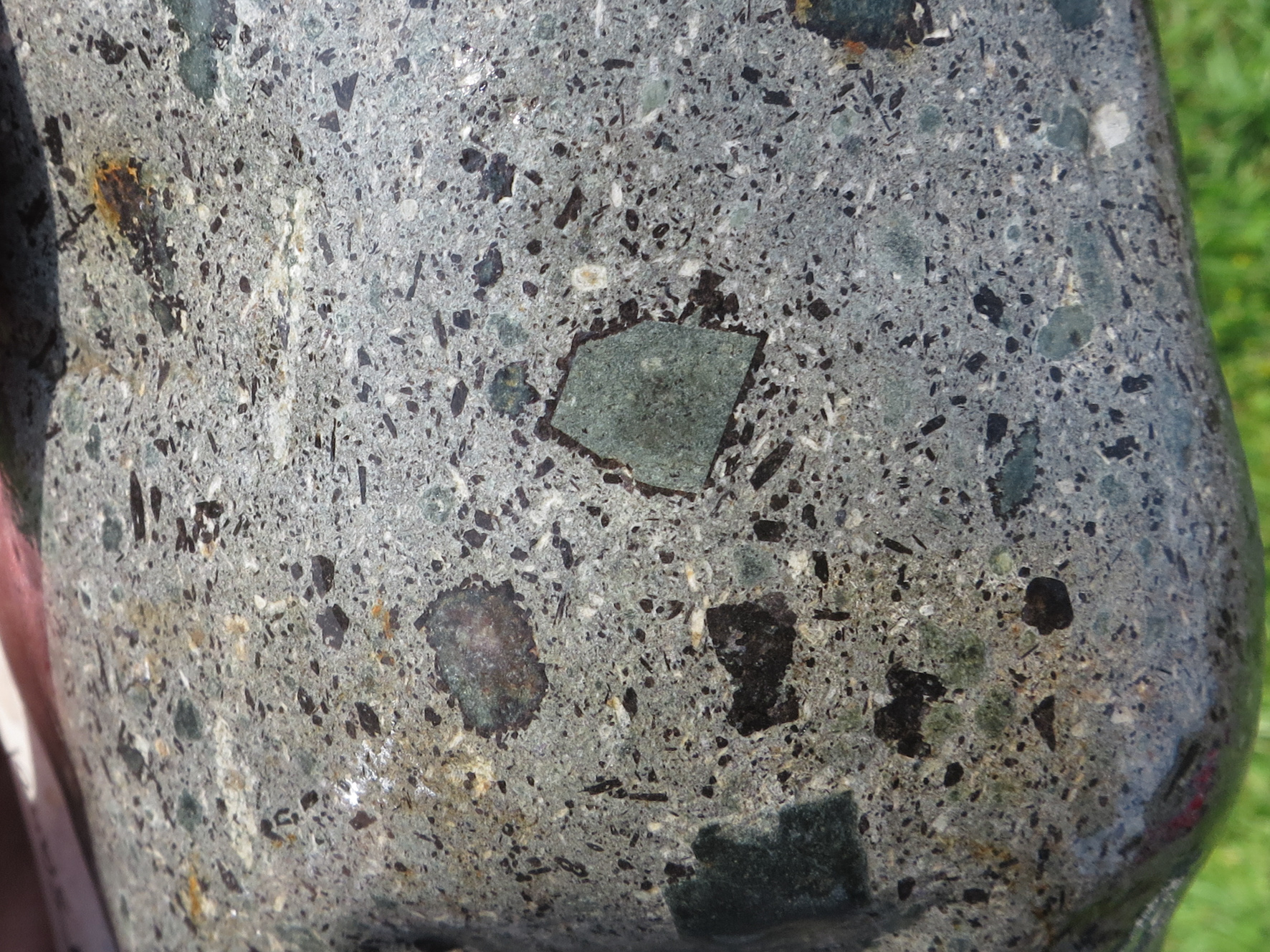

Die hellgraue und feldspatreiche Grundmasse enthält weiße und leistenförmige Feldspat-Einsprenglinge sowie säulige bis stengelige dunkle Minerale (Pyroxen und Amphibol). Das Geschiebe ist durchsetzt mit kleineren kantigen bis rundlichen Einschlüssen eines feinkörnigen Fremdgesteins.
Abb. 21-23 ist ein grünlichgraues und kleinkörniges Ganggestein mit stengeligen Amphibol- und nadeligen Ägirin(?)-Einsprenglingen. Die körnige Grundmasse besteht aus weißem, teils undeutlich rechteckigem (nicht leistenförmigem) Feldspat, einem unbestimmten grünen Mineral sowie orangefarbenen Körnern (Alkalifeldspat, Nephelin?). Auch in diesem Fall gelang bisher keine eindeutige Bestimmung (Maenaitporphyr, feinkörniger Hedrumit?).
5. Grorudit – Sölvsbergit- Tinguait
Als „Grorudit-Tinguait-Serie“ beschreibt BRØGGER 1894: 5-66 eine Reihe „feinkörniger bis dichter, grün gefärbter und gewöhnlich ägirinreicher Ganggesteine“, die genetisch verwandt und durch Übergänge miteinander verbunden sind. Grorudit, Sölvsbergit und Tinguait bilden die Ganggesteinsäquivalente von Ekerit, Nordmarkit und Nephelinsyenit.

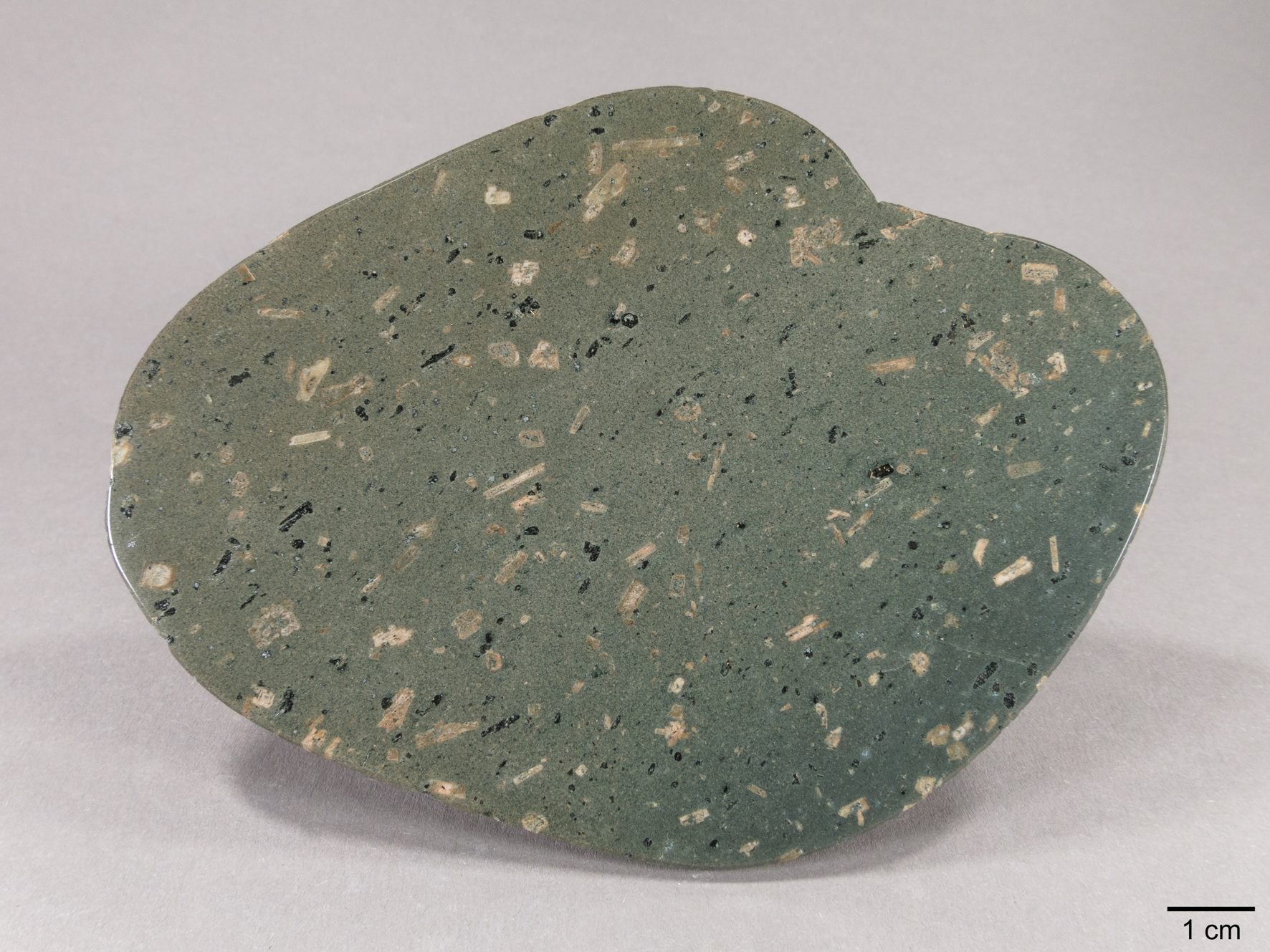

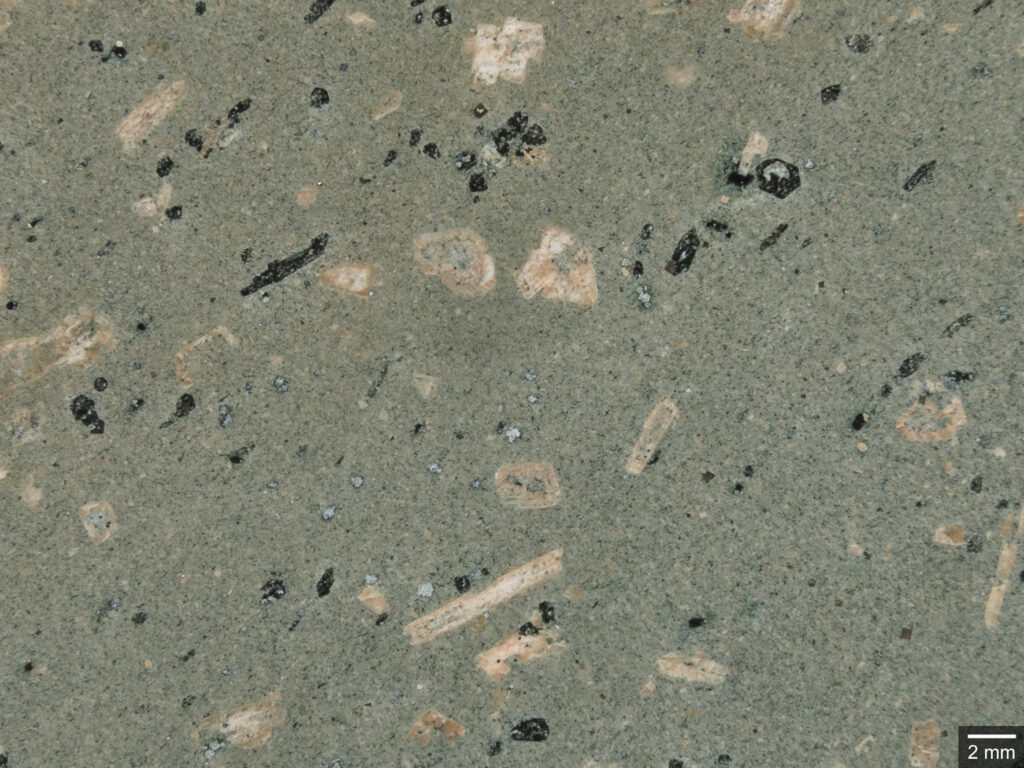

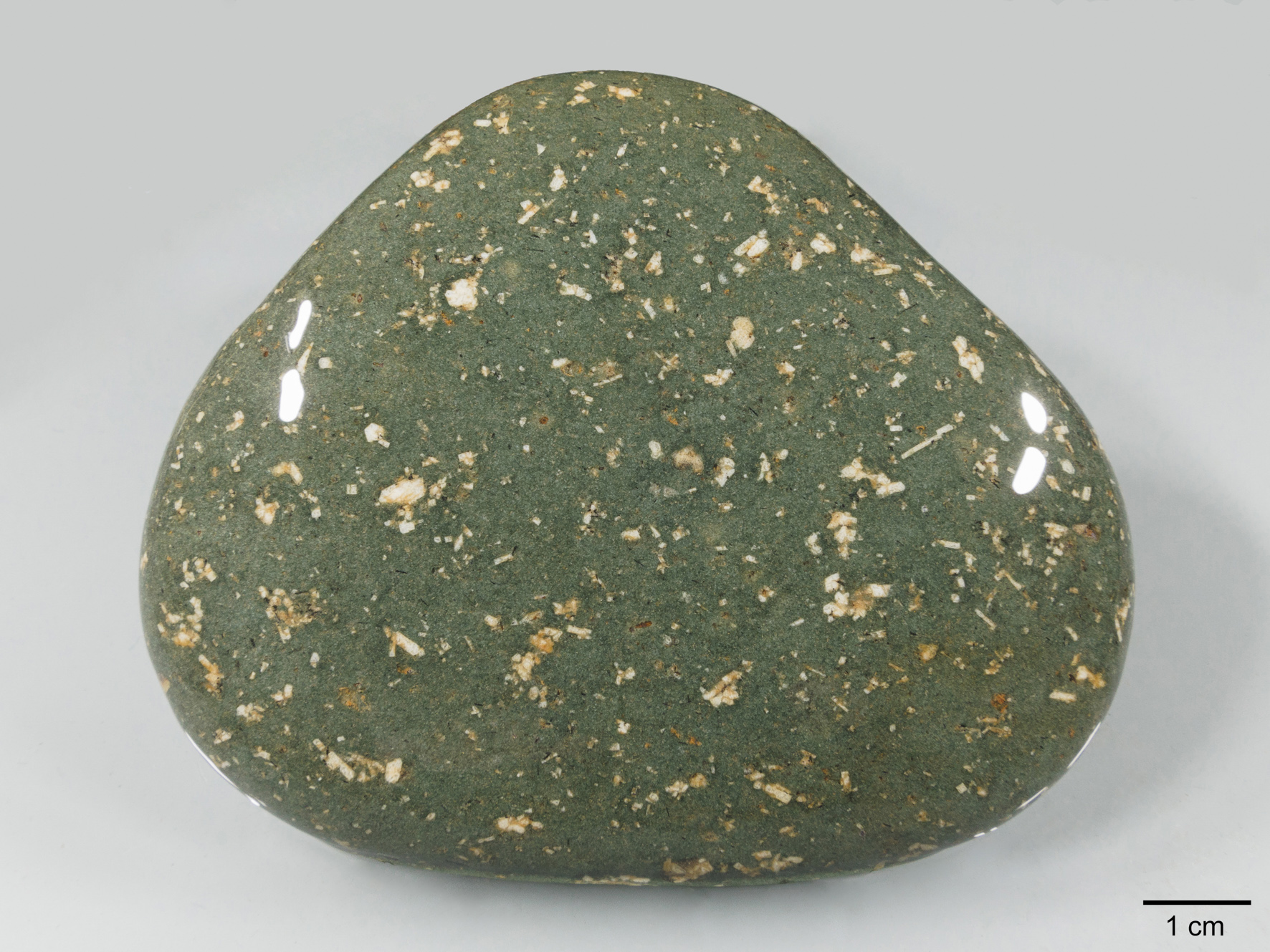

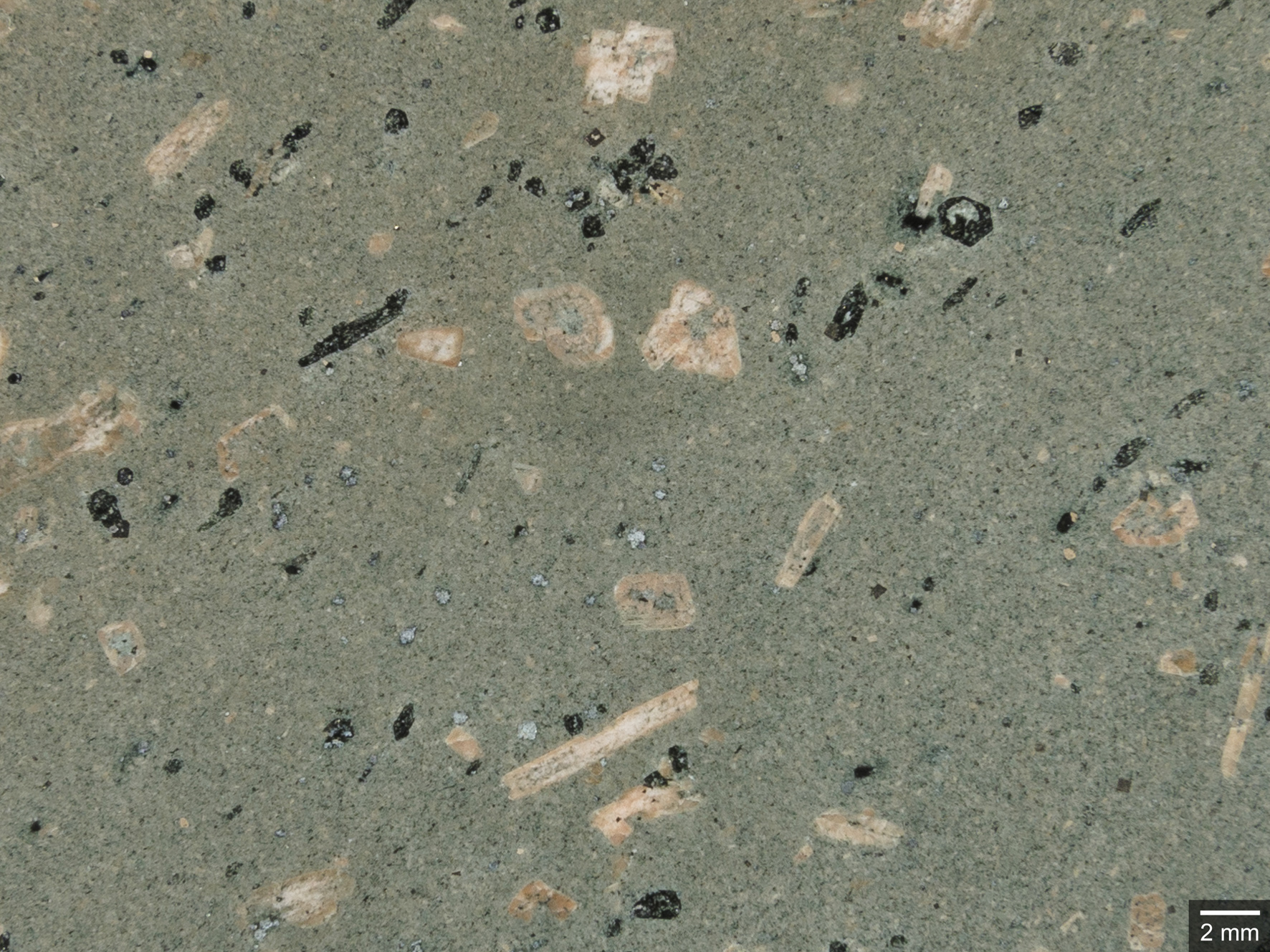

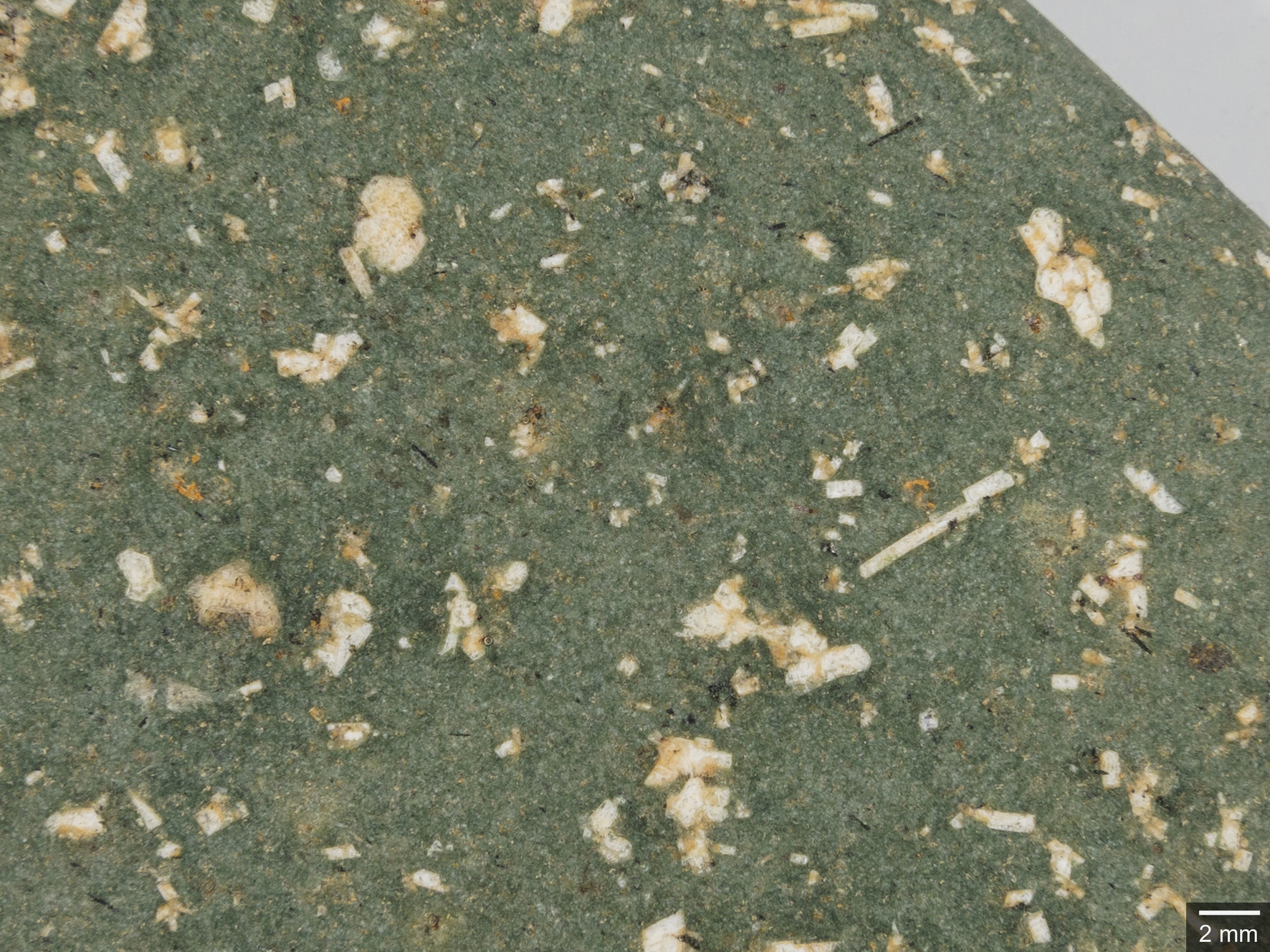

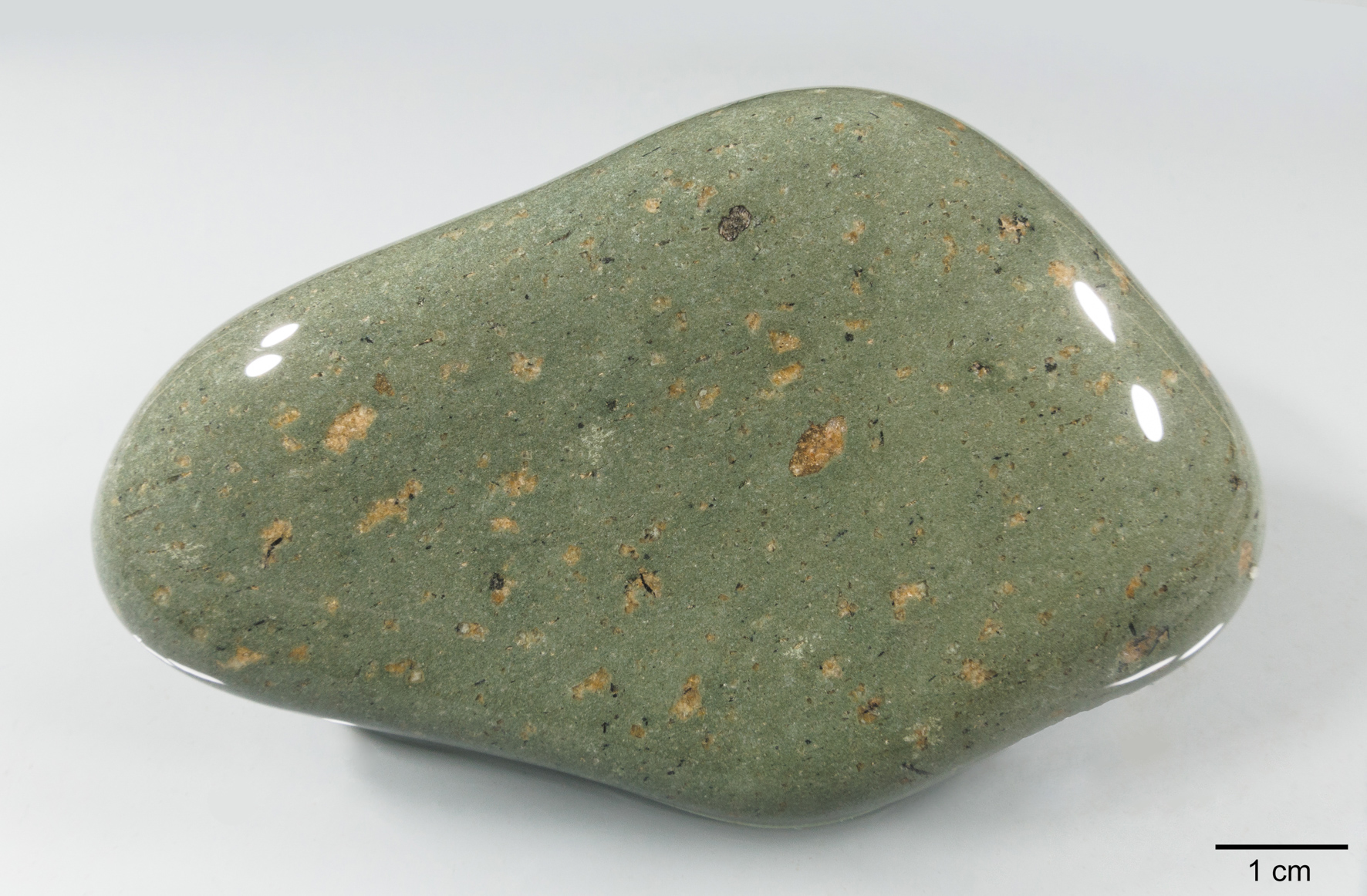

Der Grorudit gehört zu den wenigen Ganggesteinen aus dem Oslograben, die in porphyrischer Ausbildung auch als Geschiebe erkennbar sind. Das harte und zähe Gestein besitzt eine sehr feinkörnige Grundmasse, die in ihrer Farbe zwischen graugrün, blaugrün und hell- bis dunkelgrün variiert. Gelegentlich ist eine schlierige oder fluidale Textur erkennbar. Abgerollte Geschiebe fühlen sich weich und glatt an. Als Einsprenglinge treten 5-10 mm große und weiße, gelbliche bis rötliche Feldspäte auf, teils von rechteckiger oder leistenförmiger Gestalt, teils mit unregelmäßigen Konturen. Die Feldspäte sind stellenweise in Gruppen angeordnet. Für die Bestimmung wichtig ist das Vorhandensein einzelner schwarzer Nadeln von Ägirin (Na-Pyroxen).
Die mineralogische Zusammensetzung des Grorudits ist makroskopisch nicht erkennbar. Analysen ergaben eine granitische Zusammensetzung, wobei die Grundmasse Quarz in bedeutender Menge enthält, neben Feldspat und Ägirin, der für die grüne Färbung verantwortlich ist (Quelle?). Das Alter des Gesteins beträgt etwa 250 Millionen Jahre. Verwechslungsmöglichkeiten bestehen mit vergrünten Basalten oder dem Särna-Tinguait. Den Basalten fehlen die Ägirin-Einsprenglinge. Der Särna-Tinguait enthält bedeutend mehr Ägirin, die Feldspat-Einsprenglinge sind meist silbrig-transparent, klar konturiert und nicht in Gruppen angeordnet.
Abb. 27
Abb. 28

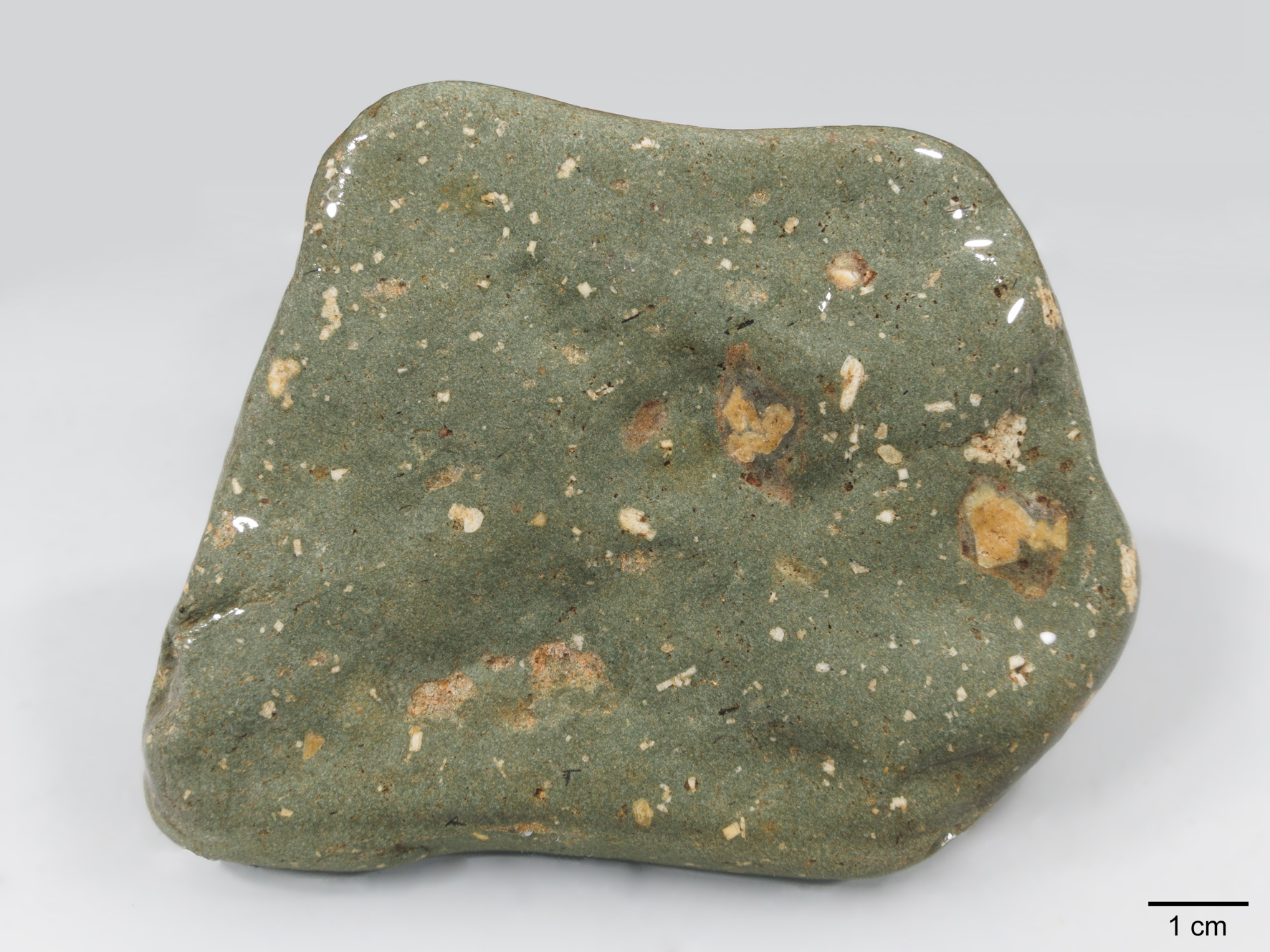

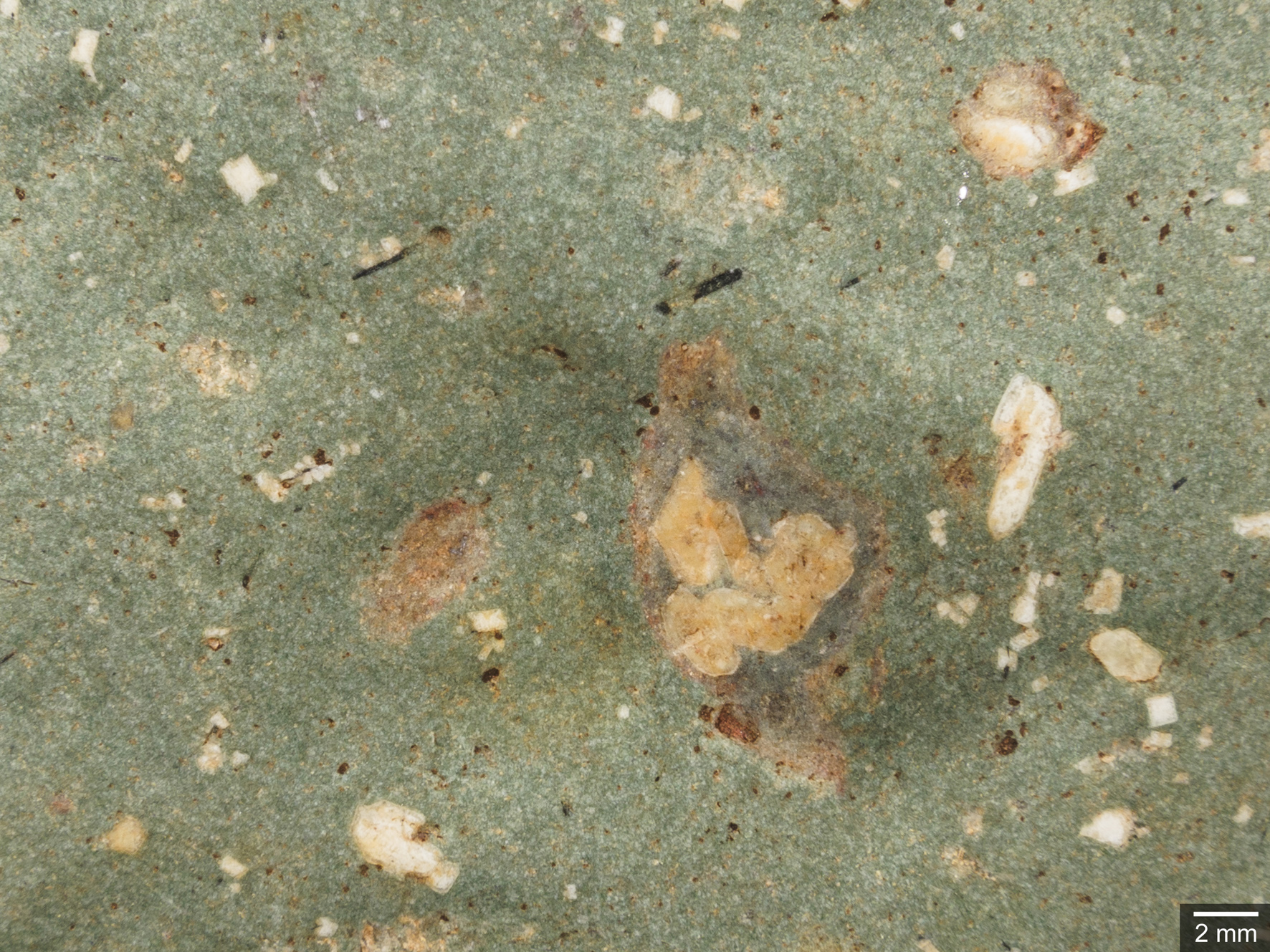

Abb. 27, 28: Grorudit-Geschiebe aus der Kiesgrube Nindorf-Breetze bei Lüneburg, nass fotografiert.

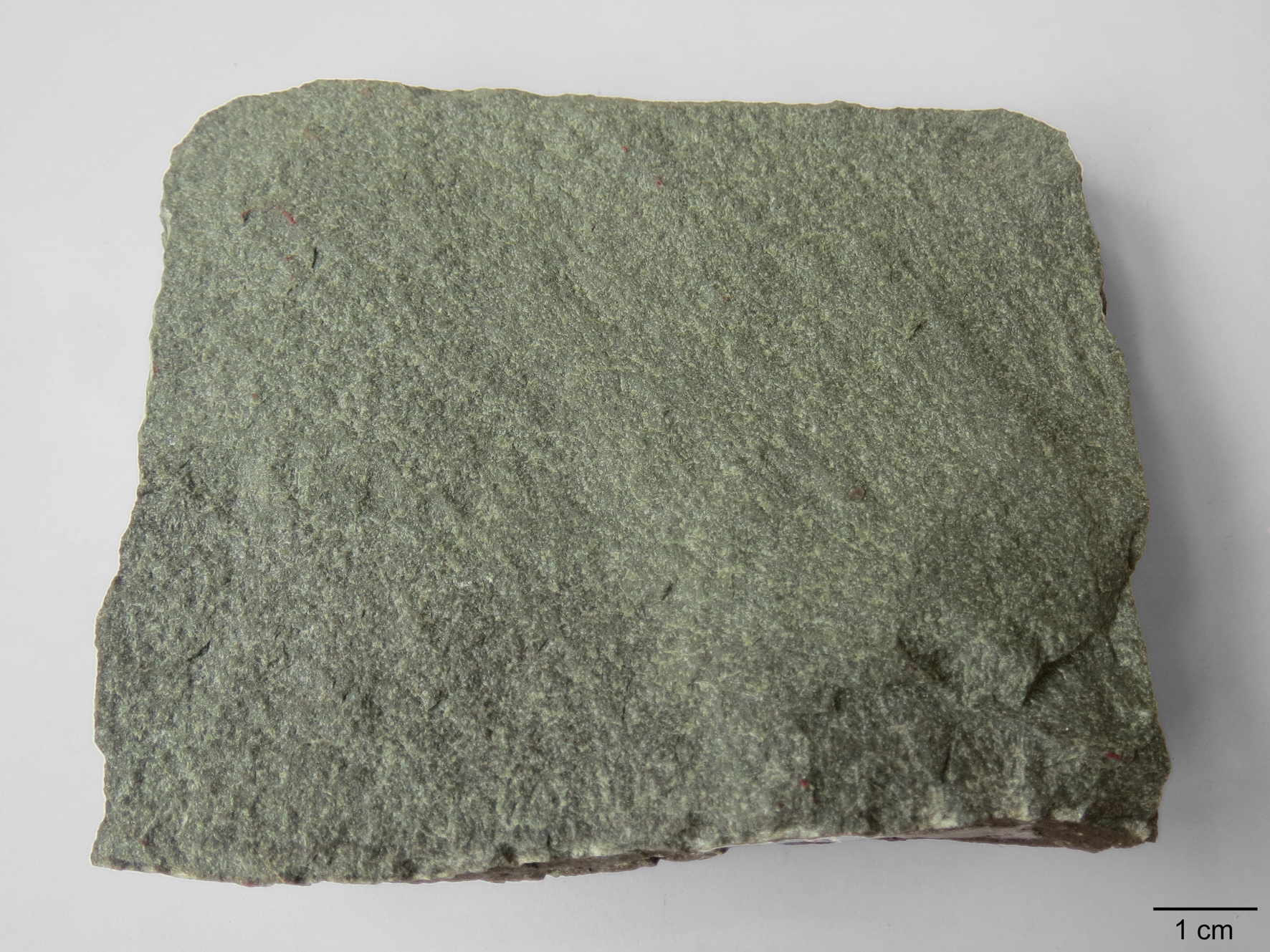

Der Sölvsbergit (Sølvsbergit) zeichnet sich im Vergleich zu den Groruditen durch einen geringeren Quarzgehalt aus, bei sonst ziemlich gleichartiger Zusammensetzung. Die feinkörnigen und graugrünen Ganggesteine können durch Verwitterung recht hell werden. Einsprenglinge fehlen meist, allenfalls Feldspat-Einsprenglinge bis 10 mm treten auf. Die Grundmasse besteht aus Alkalifeldspat und Ägirin (in einigen Typen durch Hornblende ersetzt) und kann eine subparallele Einregelung aufweisen (trachytisches Gefüge). ZANDSTRA 1988: 404 stellt drei Typen vor. Insgesamt handelt es sich um ein ziemlich unauffälliges Gestein, das als Geschiebe kaum sicher erkennbar sein dürfte.
Das Geschiebe Abb. 32-33 aus der Sammlung H. Arilsdkov wurde gemäß der Beschreibungen von BRØGGER 1894: 67-108 als Sølvsbergit bestimmt. Dem Verfasser vermochte beim Studium dieser Quelle allerdings keine makroskopische Übereinstimmung erkennen.
Abb. 32
Abb. 33

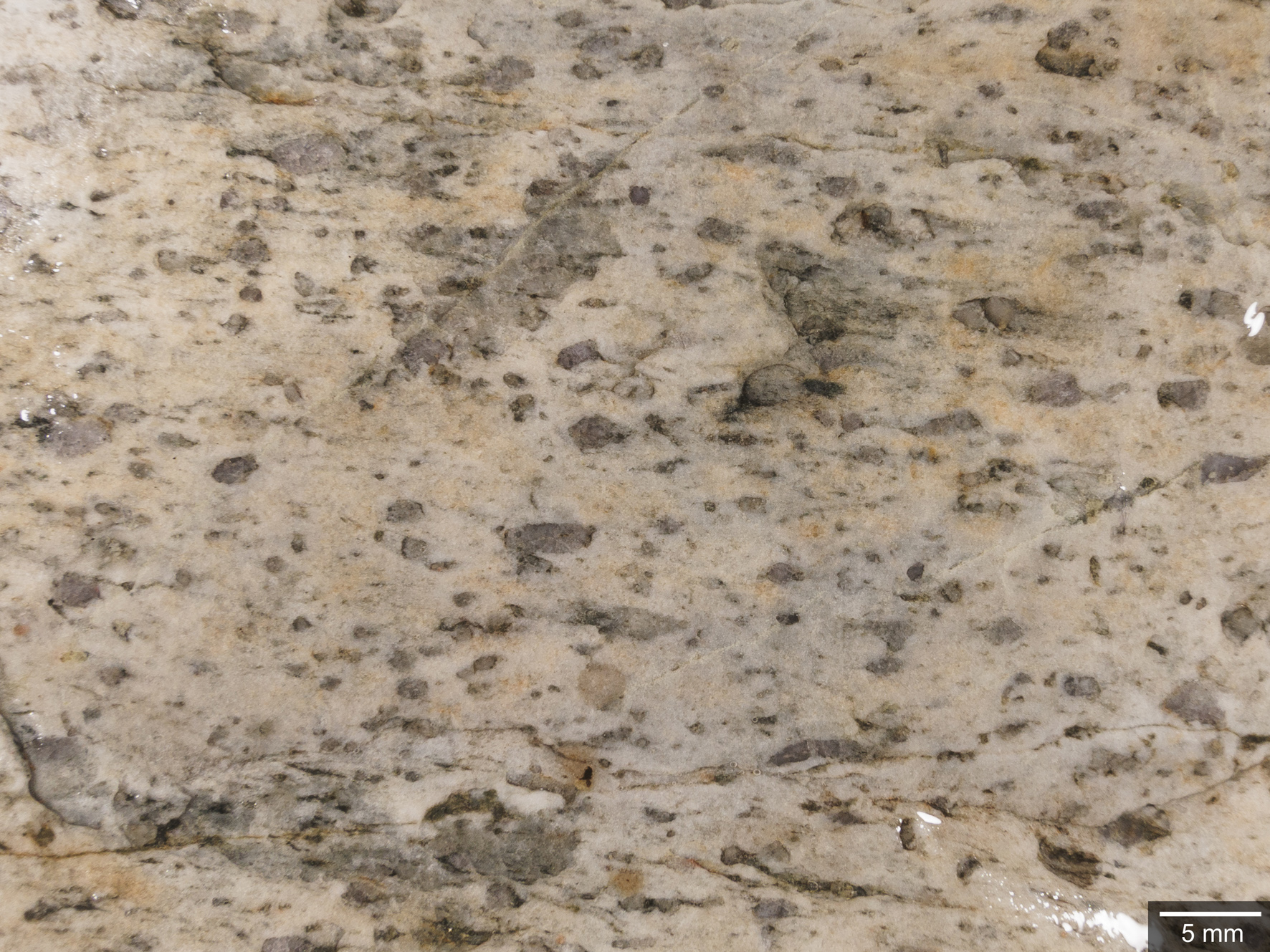

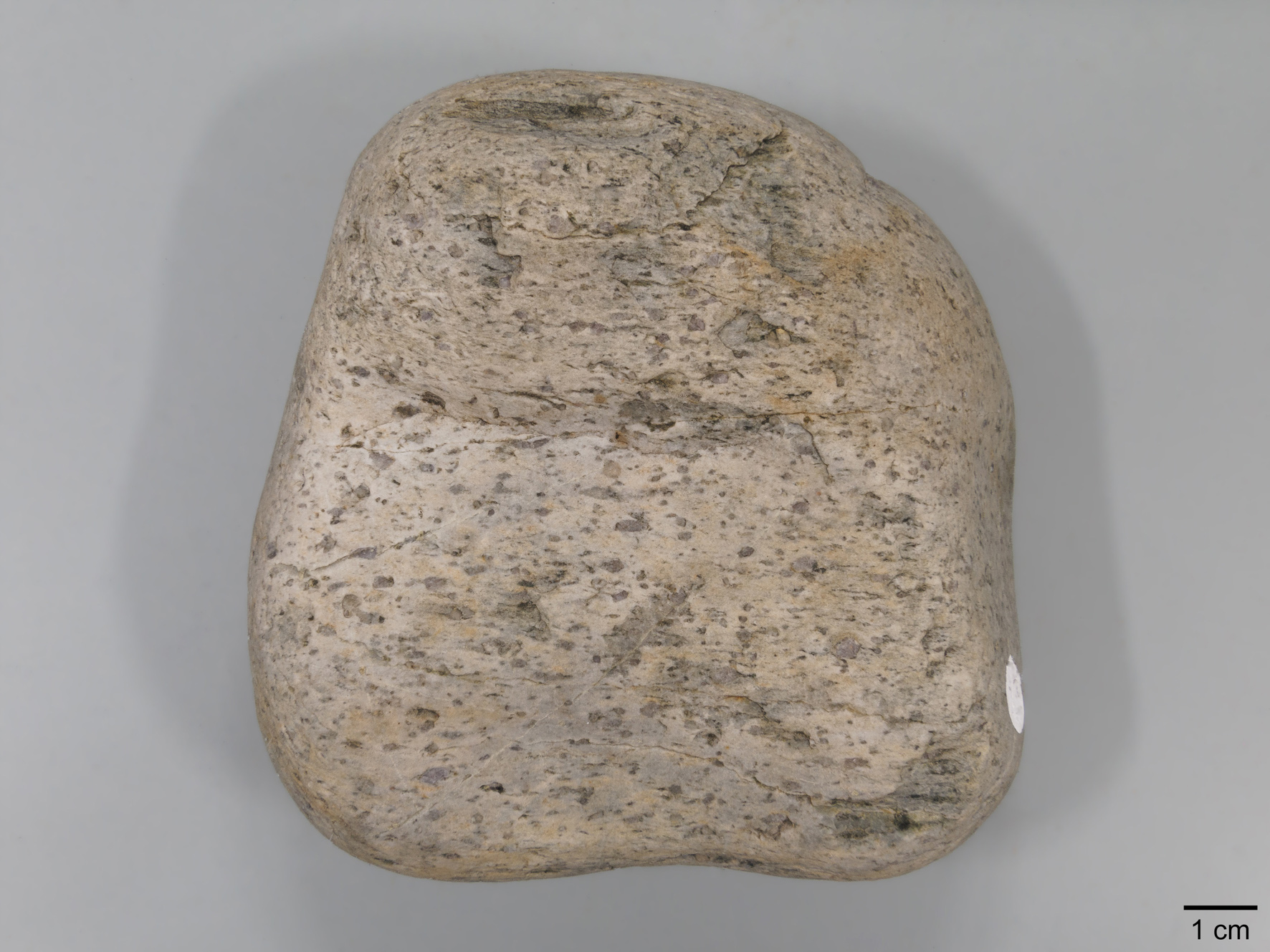

Abb. 32, 33: Sölvsbergit (?), Geschiebe von Hirtshals (DK), ex coll. H. Arildskov.

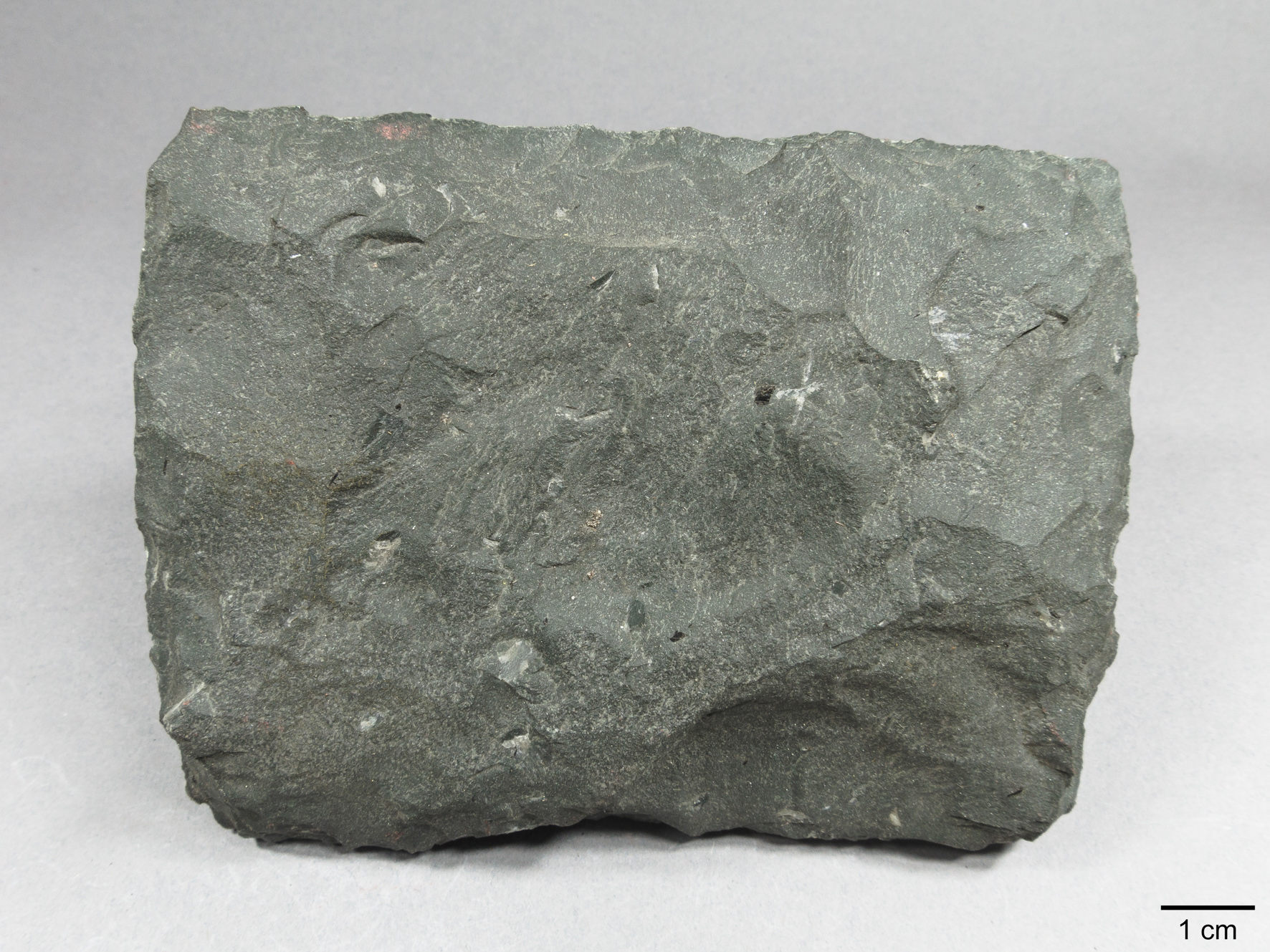

Die Tinguaite des Oslograbens sind unauffällige, dunkel graugrüne und feinkörnige Ganggesteine mit spärlichen Feldspat-Leisten (Sanidin) und nadeligem Ägirin als Einsprengling.
Der von JENSCH 2013 beschriebene Tinguait von Graver enthält zusätzlich transparente, bis 1 cm große Sanidin-Einsprenglinge mit kleinen Einschlüssen von Ägirin. Ein sphärolithischer Tinguait mit interstitialem Ägirin (Geschiebefund aus der Vigsö-Bucht) ist das Titelbild von Geschiebekunde aktuell 28 (5) 2012.
6. Kullait
Kullaite sind hybride Mischgesteine, gebildet durch eine Vermischung von alkalibasaltischen Mantelmagmen mit anatektischen (sauren) Schmelzen in den tieferen Teilen der Erdkruste (OBST et al. 2004). Die trachytischen Ganggesteine treten, neben den bekannten Vorkommen in SW-Schweden und auf Bornholm, auch im Oslo-Gebiet auf, s. Anstehendproben auf skan-kristallin.de. Stehen die SW-schwedischen Kullaite zeitlich im Zusammenhang mit der Intrusion des Gangschwarms der NW-Dolerite im Permokarbon, ist die Altersstellung der norwegischen Kullaite unklar. HOLTEDAHL & DONS 1966 ordnen ihnen ein jüngeres Alter als den Rhombenporphyren und Akeritporphyren zu.

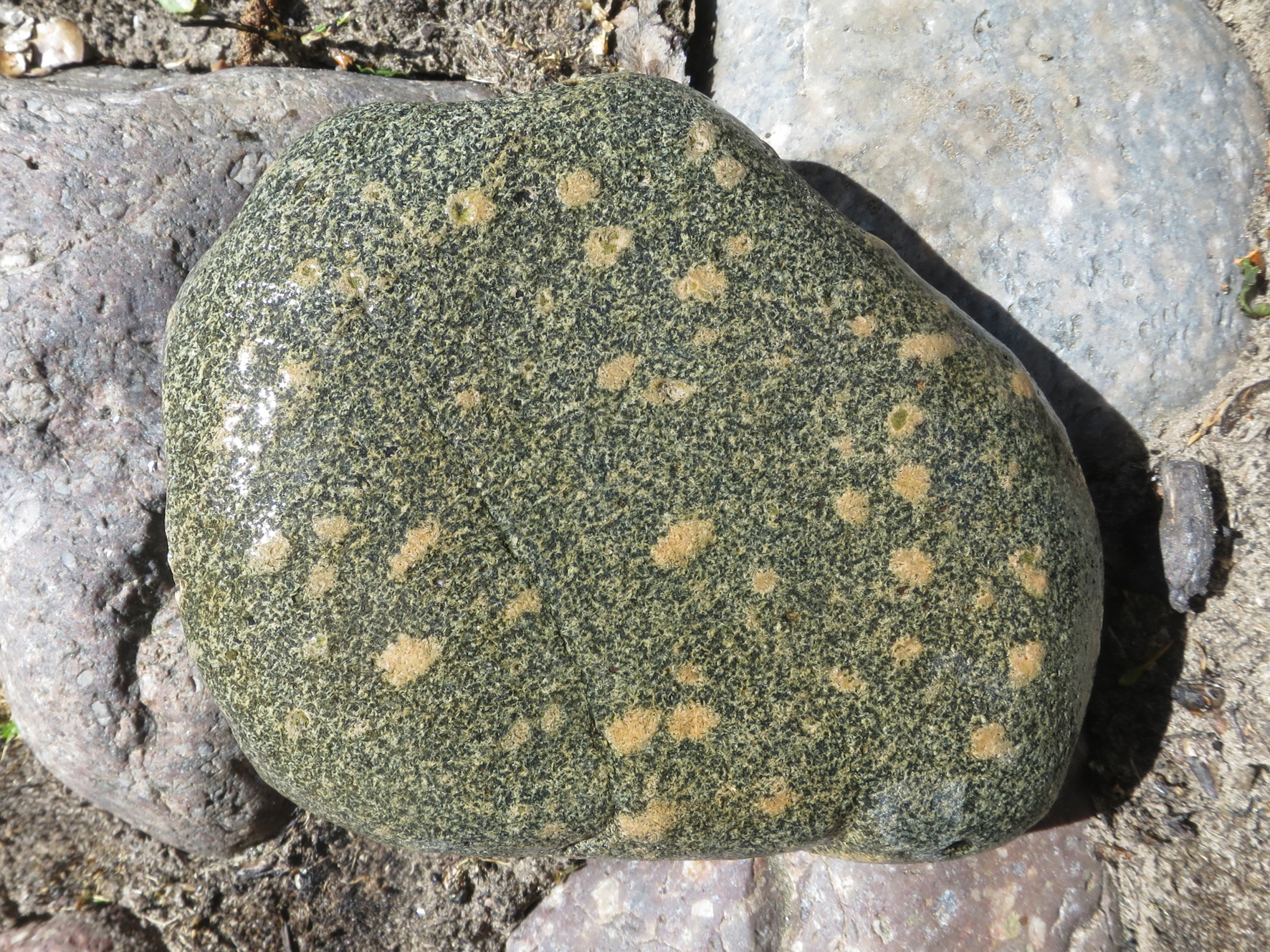

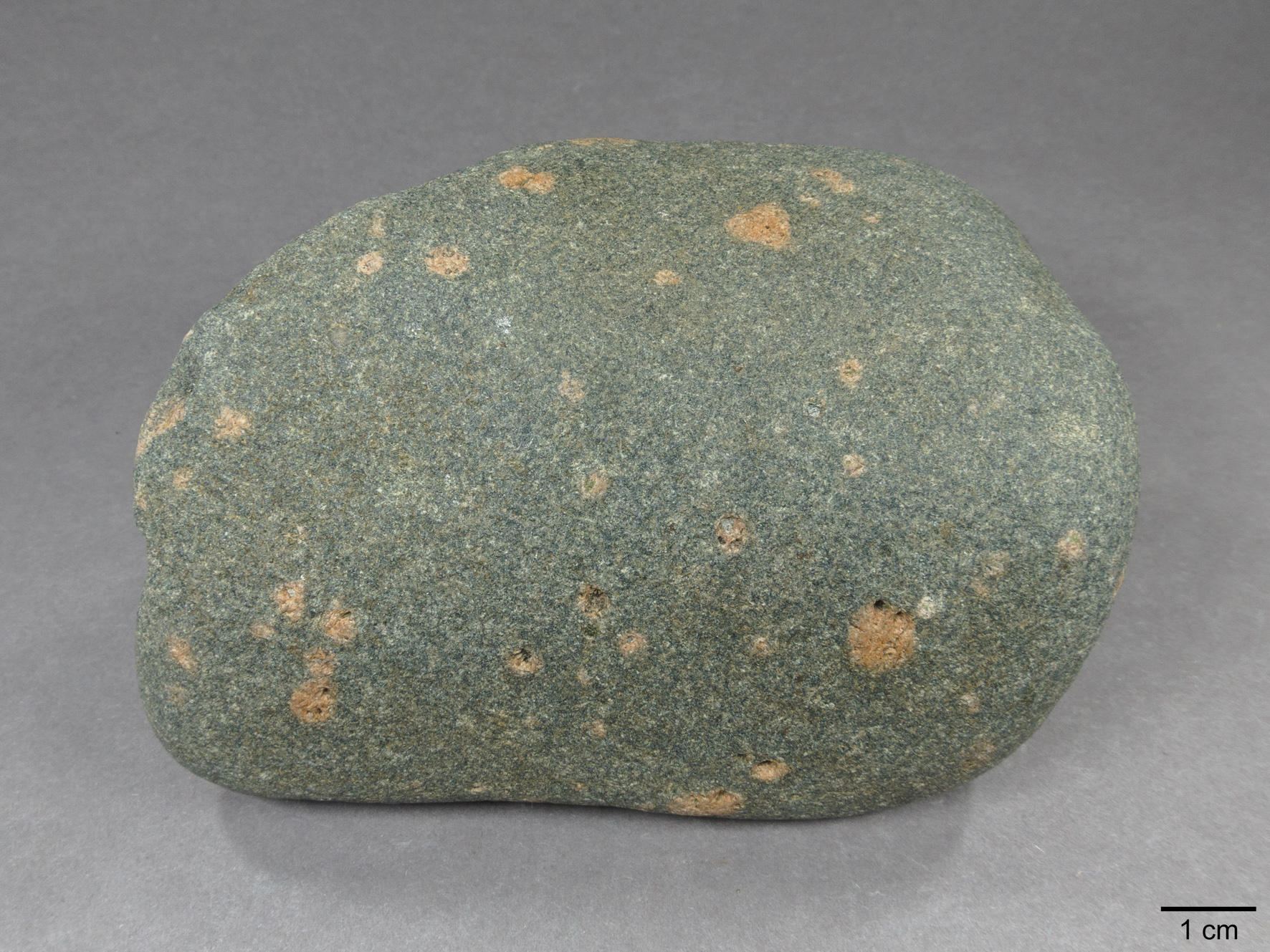

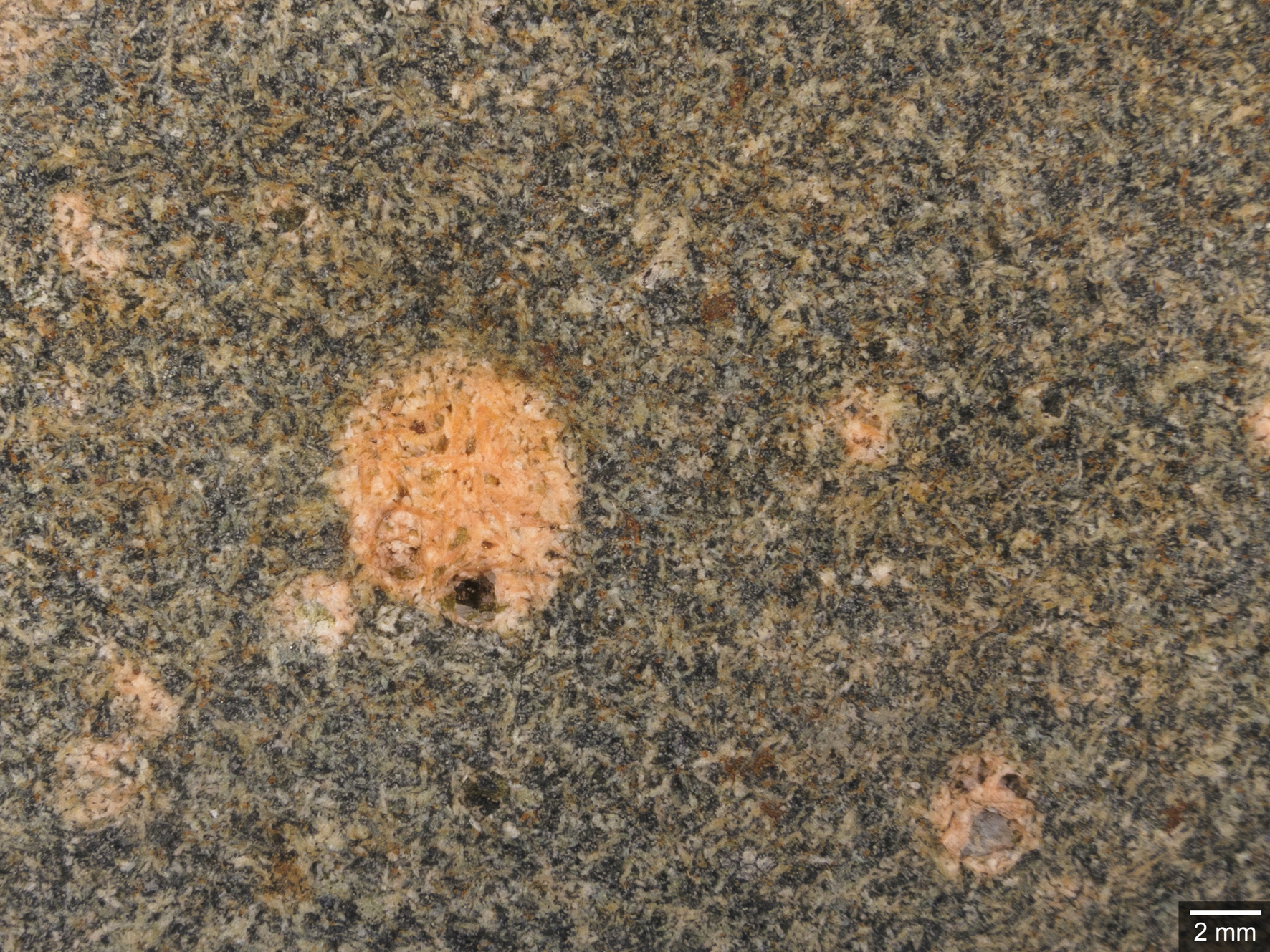

Henrik Arildskov hat mehrere Dutzend Nahgeschiebe von Kullaiten in Südnorwegen gesammelt. Die grünlichgrauen oder rötlichbraunen Gesteine zeigen unter der Lupe ein verfilztes Gefüge aus schmalen gelblichen bis grünlichen Feldspatleisten, neben dunklen und alterierten (chloritisierten) mafischen Mineralen. Rundliche Xenolithe von orangeroter Farbe und/oder Xenokristallen (grünlich, rot) durchsetzen locker das Gestein. In den rötlichen Xenolithen fehlen die dunklen Minerale weitgehend. Vereinzelt finden sich mit Kalzit gefüllte Mandeln.
Kullaite sind nicht als Leitgeschiebe geeignet, die Gesteine von Bornholm oder aus dem Steinbruch Torpa Klint (SW-Schweden) sehen ganz ähnlich aus.
Abb. 37
Abb. 38

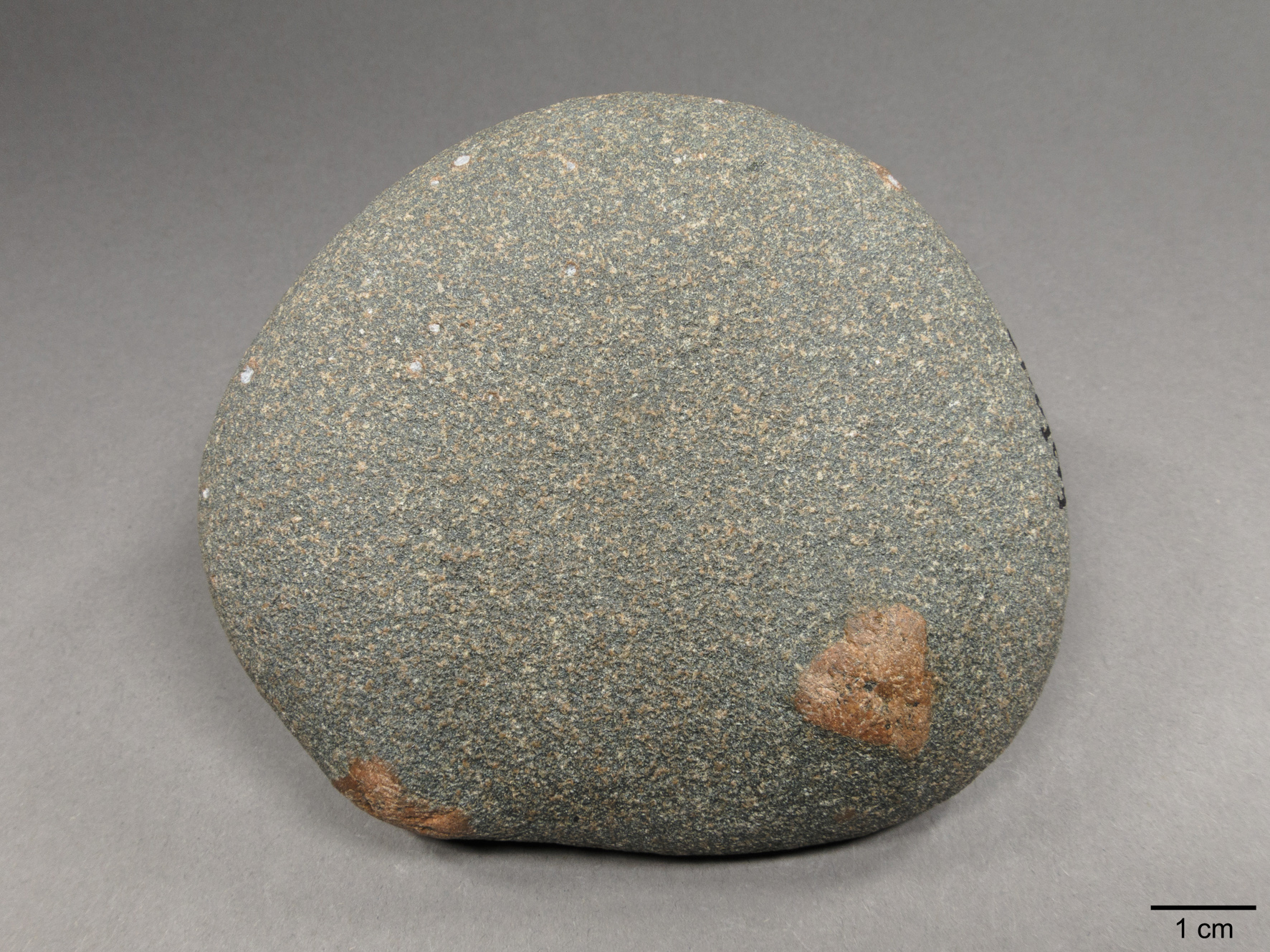

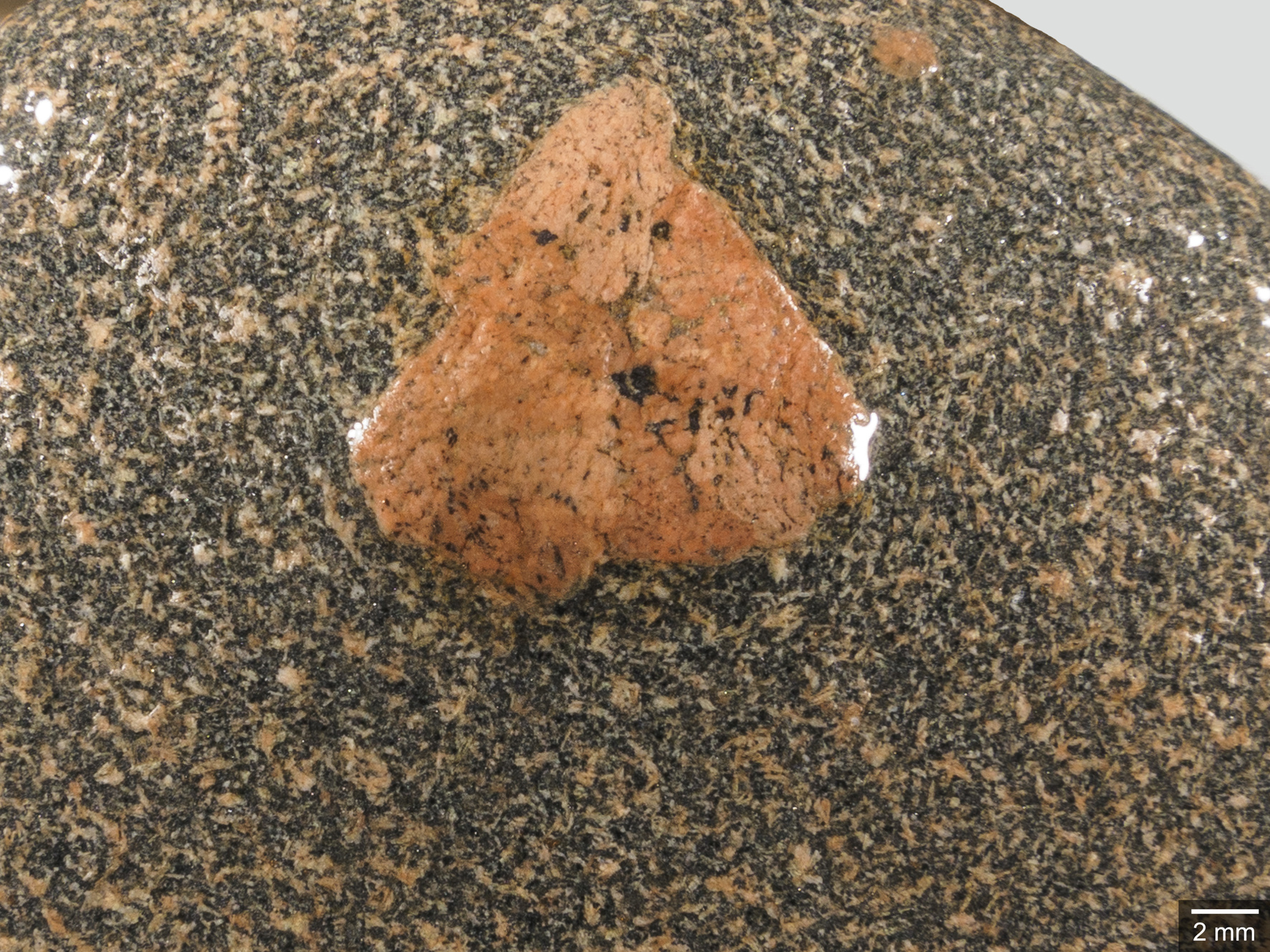

Abb. 37, 38: Kullait, ähnlicher Typ, Geschiebe von Stenbjerg (DK), Slg. E. Figaj.
Abb. 39
Abb. 40

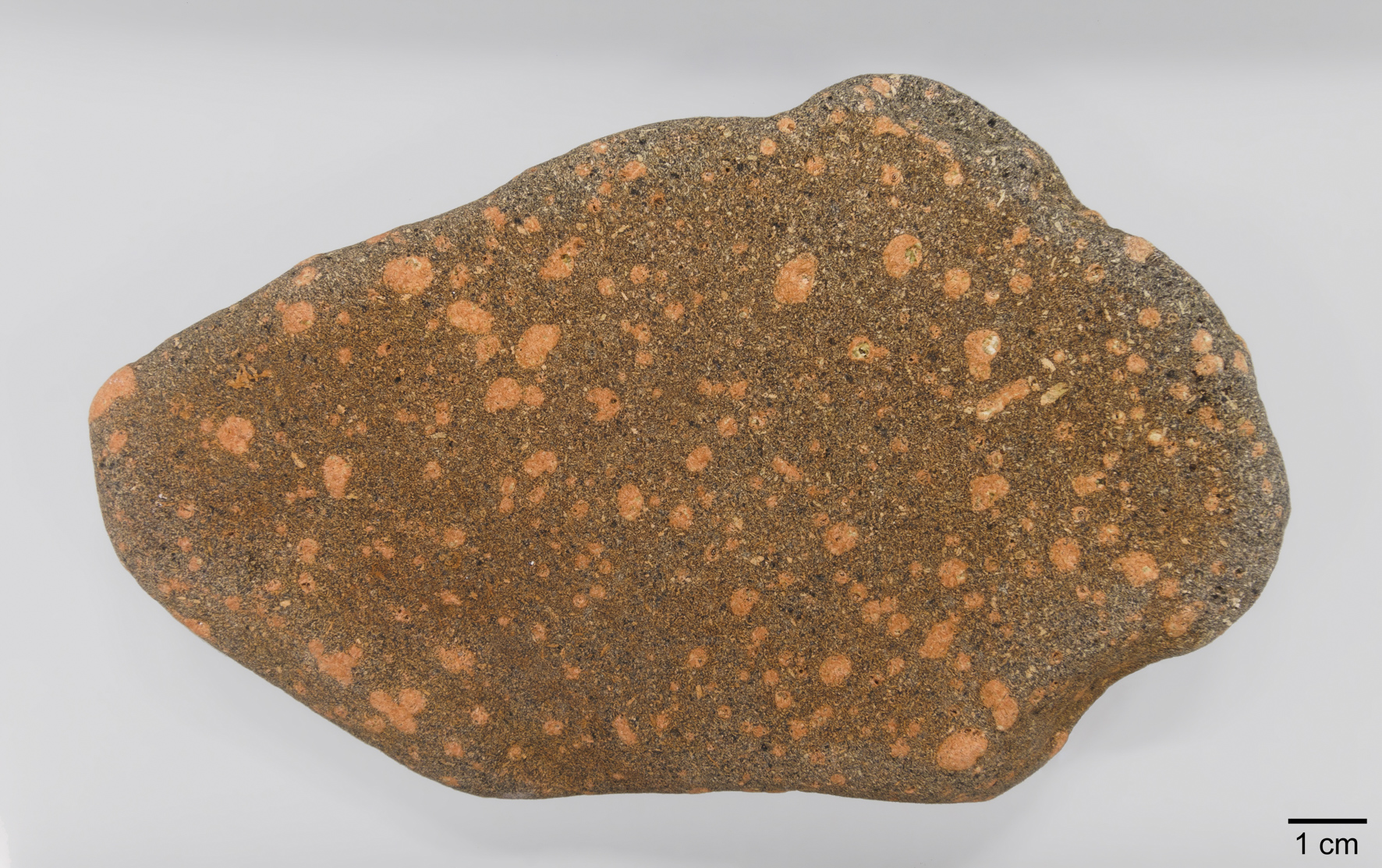

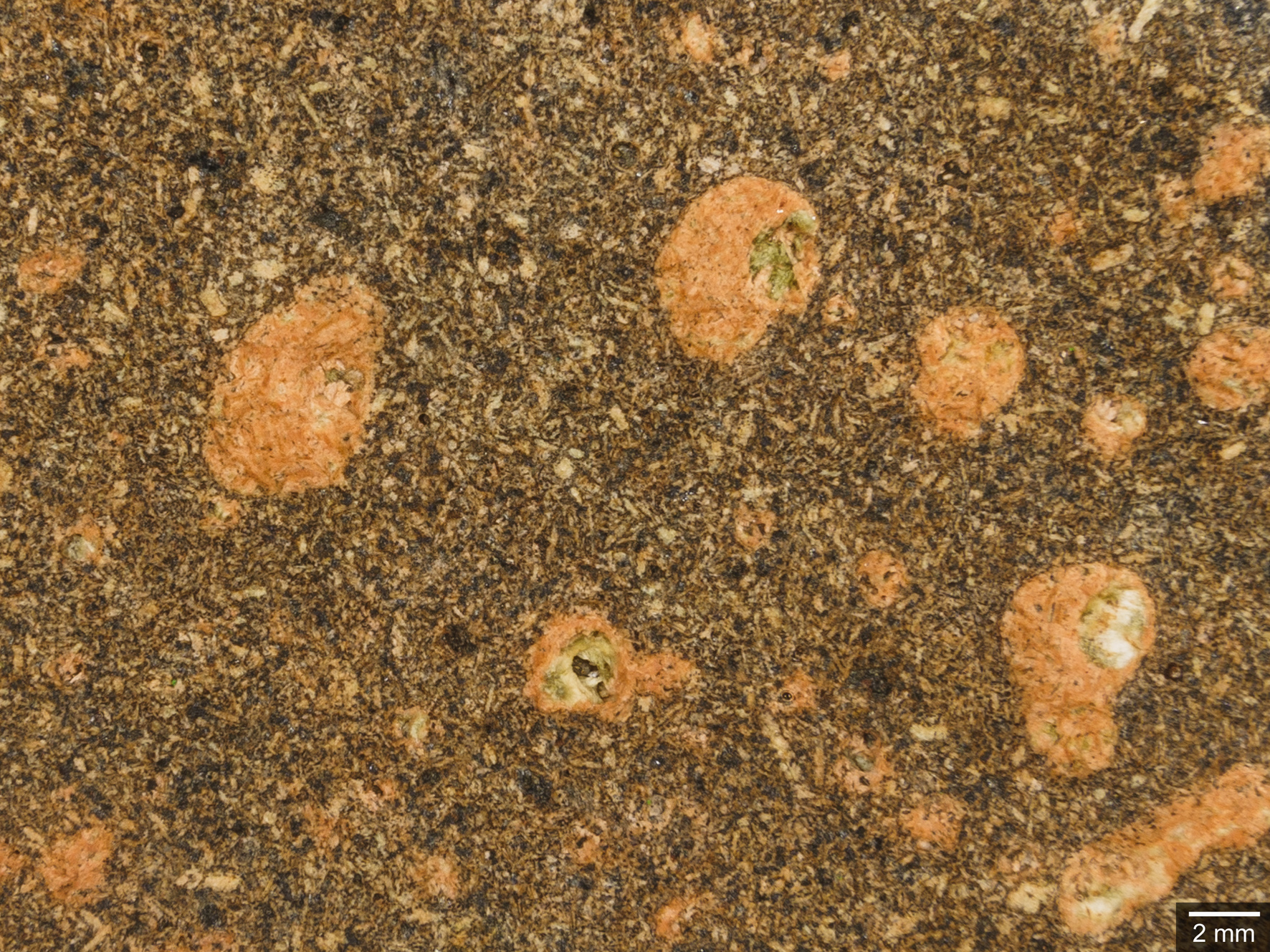

Abb. 39, 40: Kullait, Geschiebe von Storsand (NOR), Slg. H. Arildskov.
7. Literatur
BARTH T 1945 Studies of the Igneous Rock Complex of the Oslo Region II. Systematic petrography of the Plutonic Rocks – Det norske Videnskaps-akadami i Oslo. Skrifter I.
BRØGGER W C 1894 Die Eruptivgesteine des Kristianiagebietes I. Die Gesteine der Grorudit-Tinguait-Serie – Videnskabsselskkabets Skrifter I. Mat.-naturv. Kl. I. 1894.
BRØGGER W C 1898 Die Eruptivgesteine des Kristianiagebietes III. Das Ganggefolge des Laudalits – Videnskabsselskkabets Skrifter I. Mat.-naturv. Kl. 1898.
BRØGGER W C 1906 Eine Sammlung der wichtigsten Typen der Eruptivgesteine des Kristianiagebietes nach ihren geologischen Verwandtschaftsbeziehungen geordnet. Nyt Magazin for Naturwidenskaberne, A.W. Brøggers Bogtrykkerie 1906 (als Faksimile).
BRØGGER WC 1932 Die Eruptivgesteine des Oslogebietes VI. Über verschiedene Ganggesteine des Oslogebietes – Skr. Norske Videns.-Akad. i Oslo I. Mat.-naturv. Kl. I Nr. 7, 1932.
DONS J A 1952 Studies on the Igneous Rock Complex of the Oslo Region. XI. Compound volkanic necks, igneous dykes, and fault zone in the Ullern-Husebyåsen Area, Oslo – NVAMK.
HOLTEDAHL O & DONS J A 1966 Geological guide to Oslo and districts (with map 1: 50000) – Universtitsforlaget Oslo.
JENSCH J-F 2013 Auf der Suche nach dem Tinguait von Graver, Südnorwegen, bei Valebø – Eine Exkursion auf den Spuren von W. C. Brøgger – Geschiebekunde aktuell 29 (3). S. 69-76.
LE MAITRE et al 2004 Igneous Rocks: A Classification and Glossary of Terms. Edited by R. W. Le Maitre and A. Streckeisen and B. Zanettin and M. J. Le Bas and B. Bonin and P. Bateman – 252 S., Cambridge University Press, ISBN 0521619483.
SCOTT P W 1976 The relationship between camptonite and maenaite sills in the northern part of the Oslo alkaline province – Jour. geol. soc. London 132.
SCOTT P W 1980 Zoned pyroxenes and amphiboles from camptonites near Gran, Oslo region, Norway – Mineralogical Magazine, Sept 1080, Vol. 43, S. 913-917.
TRÖGER W E 1934 Spezielle Petrographie der Eruptivgesteine, Nomenklatur-Kompendium, Berlin 1935. Nachdruck durch den Verlag der Deutschen Mineralogischen Gesellschaft, 1969.
OBST K et al. 2004 Rift magmatism in southern Scandinavia in: Permo-Carboniferous extension-related magmatism at the SW margin of the Fennoscandian Shield – GSL Special publication 223, S. 259-288.
KLEY K VAN DER & VRIES W DE 1941 Gidsgesteenten van het noordelijk diluvium. – 191 S., 185 Abb., 1 Kt.; Meppel (J. A. Boom & Zoon).
ZANDSTRA J G 1988 Noordelijke Kristallijne Gidsgesteenten ; Een beschrijving van ruim tweehonderd gesteentetypen (zwerfstenen) uit Fennoscandinavië – XIII+469 S., 118 Abb., 51 Zeichnungen, XXXII farbige Abb., 43 Tab., 1 sep. Kte., Leiden etc. (Brill).
